Bâtis de machine ZAframe

Vue d'ensemble

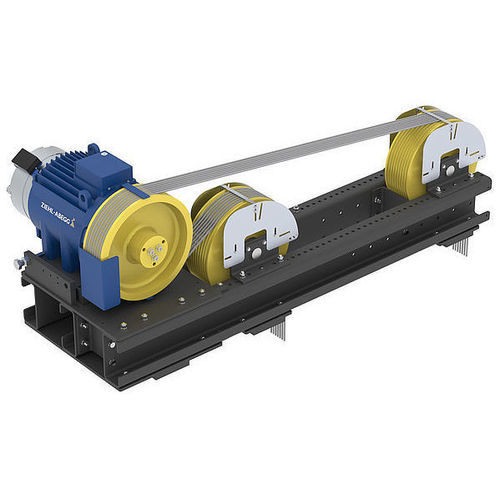

Des projets de modernisation aux solutions pour constructions neuves, les châssis machine ZAframe de ZIEHL-ABEGG couvrent un large éventail d'applications pour ascenseurs. Les châssis permettent l'utilisation des ouvertures de plafond existantes dans les projets de modernisation grâce à l'espacement de câbles réglable. Les châssis spécialement développés pour les entraînements ZIEHL-ABEGG complètent l'ensemble d'entraînement. L'isolation des vibrations est incluse dans la livraison pour garantir un fonctionnement peu vibratoire et fluide.

Plaques d'adaptation / Rails adaptateurs / Supports moteur

• MP400 : Plaque d'adaptation pour ZAtop SM190.11B – SM200.45E
• MP550 : Plaque d'adaptation pour ZAtop SM210.60B – SM250.80D
• MP6000 : Plaque d'adaptation pour ZAtop SM210.70B – SM250.80D
• MP3300 : Rails adaptateurs pour ZAtop SM190.11B – SM200.45E
• MH6000B : Supports moteur pour ZAtop SM210.70B – SM250.80D

Châssis plat

• MF2800 : Châssis plat pour machines d'ascenseur ZAtop SM190.11B – SM200.30D ; Charge statique max. : 2850 kg ; Réglage de l'espacement des câbles : au-dessus du diamètre de la poulie motrice
• MF4000 : Châssis plat pour machines ZAtop SM200.40E – SM200.45E ; Charge statique max. : 4000 kg ; Réglage de l'espacement des câbles : au-dessus du diamètre de la poulie motrice
• MF6000 : Châssis plat pour machines ZAtop SM250.45B – SM250.80D ; Charge statique max. : 6000 kg ; Réglage de l'espacement des câbles : au-dessus du diamètre de la poulie motrice

Châssis surélevé

• MH3000A : Châssis surélevé pour machines ZAsyn2 SM500.12 – SM500.16 ; Charge statique max. : 3000 kg ; Réglage de l'espacement des câbles : 490 mm – 850 mm par pas de 20 mm
• MH4000 : Châssis surélevé pour machines ZAtop SM200.15D – SM200.45E ; Charge statique max. : 4000 kg ; Réglage de l'espacement des câbles : 420 mm – 1280 mm par pas de 20 mm
• MH6000B : Châssis surélevé pour machines ZAtop SM210.70B – SM250.80D ; Charge statique max. : 4485 kg – 6000 kg ; Réglage de l'espacement des câbles : 540 mm – 1320 mm par pas de 20 mm

Châssis S-wrap

• MS4000 : Châssis S-wrap pour machines ZAtop SM200.15D – SM200.45E ; Charge statique max. : 4000 kg ; Réglage de l'espacement des câbles : 400 mm – 1200 mm par pas de 40 mm
• MS8000B : Châssis S-wrap pour machines ZAtop SM250.45B – SM250.80D ; Charge statique max. : jusqu'à 8050 kg ; Réglage de l'espacement des câbles : 480 mm – 1440 mm par pas de 40 mm

Châssis pour câbles plastifiés

• MK2850B : Châssis pour l'utilisation de câbles plastifiés pour ZAtop SM132.21/BS – SM200.30D ; Charge statique max. : 2850 kg ; Réglage de l'espacement des câbles : 420 mm – 1200 mm par pas de 40 mm
• MK2850B Retrofit : Châssis pour l'utilisation de câbles plastifiés pour ZAtop SM132.21/BS – SM200.23D ; Charge statique max. : 2850 kg ; Réglage de l'espacement des câbles : 420 mm – 1200 mm par pas de 40 mm
• MK4850A : Châssis pour l'utilisation de câbles plastifiés pour ZAtop SM205.40A – SM205.45A ; Charge statique max. : 4850 kg ; Réglage de l'espacement des câbles : 540 mm – 1280 mm par pas de 40 mm

Remarques complémentaires

• Différents designs de châssis machine sont disponibles pour répondre à des besoins variés : S-wrap, châssis surélevés pour câbles acier, versions pour câbles plastifiés et châssis plats.
• Les châssis sont conçus pour permettre l'utilisation des ouvertures de plafond existantes dans les projets de modernisation grâce à l'espacement de câbles variable.
• L'isolation des vibrations est incluse pour garantir un fonctionnement peu vibratoire et fluide.
• Les châssis machine sont développés pour compléter les entraînements ZIEHL-ABEGG et compléter l'ensemble d'entraînement.

Caractéristiques / spécifications techniques

• Nom de la série : ZAframe
• Types disponibles : Plaques d'adaptation / Rails adaptateurs / Supports moteur ; Châssis plats (MF2800, MF4000, MF6000) ; Châssis surélevés (MH3000A, MH4000, MH6000B) ; Châssis S-wrap (MS4000, MS8000B) ; Châssis pour câbles plastifiés (MK2850B, MK2850B Retrofit, MK4850A)
• Plage de charge statique max. : de 2850 kg à 8050 kg selon le modèle
• Réglage de l'espacement des câbles : dépend du modèle (exemples : 490–850 mm par pas de 20 mm ; 420–1280 mm par pas de 20 mm ; 400–1200 mm par pas de 40 mm ; 480–1440 mm par pas de 40 mm)
• Inclus : Isolation des vibrations (livraison)
• Application : Projets de modernisation et constructions neuves ; compatible avec les machines et entraînements d'ascenseur ZIEHL-ABEGG
