Moteur triphasé

monophaséACasynchrone

Présentation

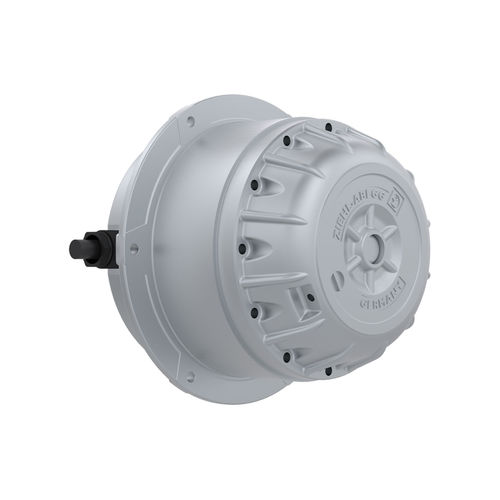

Les moteurs à rotor extérieur ZIEHL-ABEGG offrent une solution d'entraînement compacte pour les applications de ventilation et industrielles. Le contrôle par convertisseur de fréquence améliore l'efficacité énergétique en charge partielle. La conception à rotor extérieur associe un encombrement réduit à un concept d'entraînement éprouvé et sans usure (moteur à cage). Des variateurs intégrés ou externes et des contrôleurs EC permettent des solutions d'entraînement sur mesure.

Spécification produit

• Moteurs asynchrones à rotor externe
• Gamme : 9 tailles, 0,1–7 kW
• Fixation : bride ou axe
• Tensions d'entrée : 1~230 V 50 Hz ; 3~230 V/400 V D/Y 50 Hz ; tensions spéciales et 60 Hz sur demande
• Indices de protection : IP44, IP54

Caractéristiques et particularités

• Réduction d'encombrement grâce à la conception à rotor extérieur
• Concept de moteur à cage sans usure
• Vitesse 100 % contrôlable par variateur de fréquence (recommandation : ZA Fcontrol)

Version antidéflagrante (ex-protégée)

• Tailles disponibles : MK085, MK106, MK137

Options de performance et caractéristiques supplémentaires

• Plages de puissance par taille : 390–580 W (MK085), 280–920 W (MK106), 150–2 100 W (MK137)
• Finition : revêtement poudre antistatique noir (RAL 9005)
• Classe de température : T3 / T4
• Groupe d'équipement : IIC
• EPL : Gb / Gc
• Zones : 1 / 2
• Type de protection au démarrage : Ex eb
• Températures ambiantes d'utilisation : -20 à +40 / +60 °C (selon version)
• Certificats disponibles : ATEX, IECEx

Caractéristiques / spécifications techniques

• Type : Moteur à rotor externe AC (asynchrone)
• Plage de puissance : 0,1–7 kW
• Exemples de tailles antidéflagrantes : MK085, MK106, MK137
• Fixation : bride ou axe
• Variantes de tension : monophasé et triphasé, raccordements D/Y possibles
• Indices de protection : IP44 / IP54
• Contrôle de vitesse : variateur de fréquence (recommandation : ZA Fcontrol)
• Finition : revêtement poudre antistatique (RAL 9005) disponible
• Classes de température et certification Ex : T3/T4, groupe d'équipement IIC, EPL Gb/Gc, Ex eb au démarrage
• Plage de température de fonctionnement : -20 à +40/+60 °C (selon modèle)
• Certifications : ATEX, IECEx (pour versions antidéflagrantes)
