Variateur de fréquence synchrone ZAdyn

asynchronepour tableau électriquemural

Présentation
Les variateurs de fréquence de la série ZAdyn, développés exclusivement pour la technique des ascenseurs, permettent de régler de manière précise et confortable la vitesse des entraînements d'ascenseur. Les différents designs de boîtier et la construction compacte autorisent un montage en armoire de commande ou un montage mural dans le local machinerie ou le puits. Les ZAdyn assurent un grand confort de marche et une précision d'arrêt sur les ascenseurs à câble équipés de moteurs synchrones ou asynchrones. Le logiciel spécifique à l'application ascenseur facilite l'exploitation intuitive et la mise en service rapide. Une large gamme d'interfaces intégrées simplifie l'intégration avec les commandes d'ascenseur.

Propriétés et particularités

• Conçu spécifiquement pour les applications ascenseur afin d'assurer un confort de déplacement élevé et une précision de nivellement.
• Pilote des moteurs synchrones et asynchrones sur une large plage de puissance (4,6 kW à 110,0 kW).
• Variantes d'enveloppe compactes adaptées au montage en armoire ou mural en local machinerie ou puits.
• Logiciel optimisé ascenseur pour une commande intuitive et une mise en service rapide.
• Multiples interfaces intégrées pour une connexion simple aux commandes d'ascenseurs (E/S programmables, DCP, CANopen-LIFT).
• Fonction de sécurité Safe Torque Off (STO) intégrée selon IEC 61800-5-2 (SIL 3), conforme à EN 81-20.
• Filtres de ligne et inductances adaptés aux normes EMC spécifiques aux ascenseurs EN 12015 et EN 12016.
• Protection intégrée contre les courts-circuits des enroulements moteur (selon version).
• Mode veille via entrée numérique réduisant la consommation jusqu'à 75 %.

Commande, stockage, mise en service

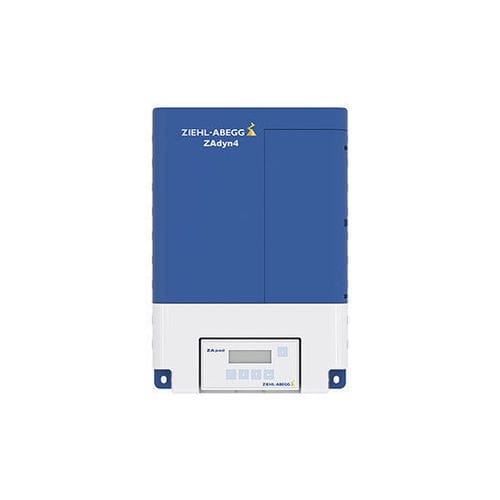

Toutes les interfaces nécessaires au raccordement de la commande d'ascenseur et des encodeurs rotatifs sont intégrées dans le ZAdyn, supprimant ainsi le besoin de cartes d'interface optionnelles lors de la commande. Le terminal opérateur externe ZApad propose une structure de menu claire et simple pour une exploitation intuitive et une mise en service aisée.

Sécurité et bruit
La fonction STO intégrée évite les bruits d commutation des contacteurs moteur, ce qui permet l'installation dans des zones sensibles au bruit. L'implémentation STO respecte les normes de sécurité applicables aux ascenseurs.

Fonctions de surveillance (Directive ascenseurs 2014/33/UE)

• Compteur de changements de sens pour ascenseurs avec câbles ou courroies à gaine plastique.
• Autosurveillance du frein moteur comme élément de protection contre les mouvements involontaires de la cabine.
• Autosurveillance du frein moteur comme partie du dispositif de protection contre la survitesse en montée.

Évacuation / Alimentation
Les procédures d'évacuation peuvent être réalisées avec une alimentation sans interruption (UPS) 1~230 VAC ou des alimentations sur batterie. Des données importantes peuvent être sauvegardées dans l'encodeur absolu du moteur lorsqu'il est utilisé avec des moteurs synchrones pour la conservation des données.

Récupération d'énergie / Efficacité
Le mode veille réduit la consommation énergétique jusqu'à 75 %. Pour des systèmes à fort usage, des unités de récupération ZArec4C permettent de réinjecter l'énergie régénérée dans l'alimentation.

CEM
Les filtres et inductances de ligne adaptés respectent les normes EMC spécifiques aux ascenseurs EN 12015 et EN 12016.

Applications et domaines d'utilisation

• Ascenseurs à câble avec moteurs asynchrones ou synchrones.
• Vitesse maximale : jusqu'à 10 m/s.
• Plage de courant nominal : 11 A – 220 A (selon version).
• Plage de puissance nominale : 4,6 kW – 110 kW.

Versions de ZAdyn

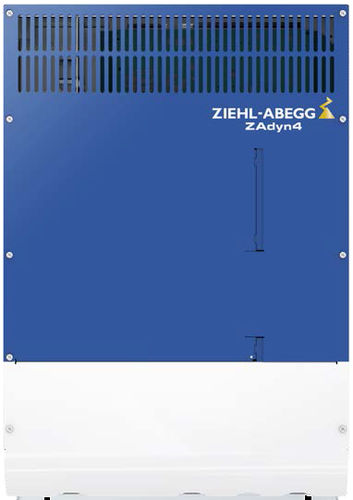

• ZAdyn4C : variateur de fréquence pour montage mural ; courant nominal 11 A – 74 A ; puissance nominale 4,6 kW – 37 kW ; STO (IEC 61800-5-2 SIL 3) ; inductance et filtre de ligne intégrés ; protection contre les courts-circuits des enroulements moteur intégrée ; E/S programmables ; support DCP et CANopen-LIFT.
• ZAdynpro : variateur de fréquence pour montage en armoire ; courant nominal 11 A – 74 A ; puissance nominale 4,6 kW – 37 kW ; STO (IEC 61800-5-2 SIL 3) ; filtre de ligne intégré ; inductance de ligne externe ; E/S programmables ; support DCP et CANopen-LIFT.
• ZAdyn4Bplus : variateur de fréquence pour montage en armoire ; courant nominal 110 A – 220 A ; puissance nominale 55 kW – 110 kW ; STO (IEC 61800-5-2 SIL 3) ; protection contre les courts-circuits des enroulements moteur intégrée ; filtre et inductance de ligne externes ; E/S programmables ; support DCP et CANopen-LIFT.

Caractéristiques / spécifications techniques

• Série : ZAdyn (famille de convertisseurs de fréquence pour applications ascenseur).
• Gamme de puissance : 4,6 kW – 110 kW (selon modèle).
• Courant nominal : disponible de 11 A à 220 A (selon version).
• Vitesse maximale supportée : jusqu'à 10 m/s.
• Sécurité : fonction STO selon IEC 61800-5-2 (SIL 3) conforme à EN 81-20.
• Mesures CEM intégrées : filtres et inductances conformes à EN 12015 / EN 12016.
• Interfaces / Communication : E/S programmables, DCP, CANopen-LIFT.
• Encodeurs : prise en charge d'encodeurs absolus (EnDat / SSI / BiSS C / SinCos) pour moteurs synchrones.
• Fonctions énergétiques : mode veille (réduction de consommation jusqu'à ~75 %) ; unités de récupération optionnelles ZArec4C pour réinjection d'énergie.
• Capacité d'évacuation : compatible UPS 1~230 VAC et solutions d'alimentation sur batterie.
• Options intégrées selon version : inductance de ligne, filtre de ligne, protection contre les courts-circuits des enroulements moteur ; filtre/inductance externes pour modèles de plus grande puissance.
