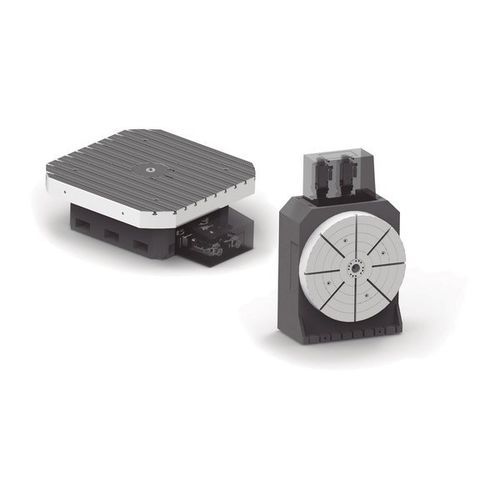

Table rotative hydraulique PH

horizontaleverticalecreuse

Présentation
La table tournante à double entraînement PH/PHV est équipée d'un entraînement à vis sans fin à double pignon et d'un bridage hydraulique automatique, destinée aux applications CNC en positions horizontale et verticale. Conçue sur une plateforme modulaire, elle se configure selon l'installation de la table avec options d'encodeur, nivellement et un passage optionnel pour solutions d'usinage sur mesure.

Principales caractéristiques

• Entraînement rotatif "TWIN DRIVE" à double pignon
• Système de bridage hydraulique automatique
• Positions de travail : Horizontale et Verticale
• Configurabilité selon les besoins du client
• Possibilité de plateau, nivellement ou adaptation à la table client
• Adaptable à différents modèles d'encodeurs
• Possibilité d'un passage traversant

Entraînement double pignon pour performances en charge
L'entraînement double pignon fournit un couple élevé et une précision répétable, même lors d'opérations d'usinage intensives. La transmission robuste offre une grande capacité de charge et une rigidité structurelle adaptées aux applications de tables tournantes lourdes.

Bridage hydraulique
Dotée d'un bridage hydraulique automatique, la PH/PHV assure un verrouillage sécurisé en positions horizontale et verticale, stabilisant la table sous fortes efforts d'usinage tout en maintenant la précision de positionnement et la sécurité.

Trou traversant optionnel et configurations sur mesure
Trou traversant optionnel disponible jusqu'à Ø600 mm. Diamètres de plateau de 1000 mm à 3000 mm. Options personnalisables : variantes d'encodeurs, finitions de surface, plateau ou configurations compatibles table client.

Caractéristiques techniques

• Type d'entraînement : système à vis sans fin à double pignon (TWIN DRIVE)
• Bridage : système de bridage hydraulique automatique
• Positions de travail : Horizontale et Verticale
• Plateforme modulaire : configurable selon l'installation
• Encodeur : adaptable à différents modèles (plusieurs options)
• Trou traversant : optionnel, disponible jusqu'à Ø600 mm
• Diamètres de plateau : 1000–3000 mm
• Performances : couple élevé, précision répétable, grande capacité de charge, rigidité structurelle
• Options : plateau, nivellement, finitions de surface, configurations adaptées à la table
