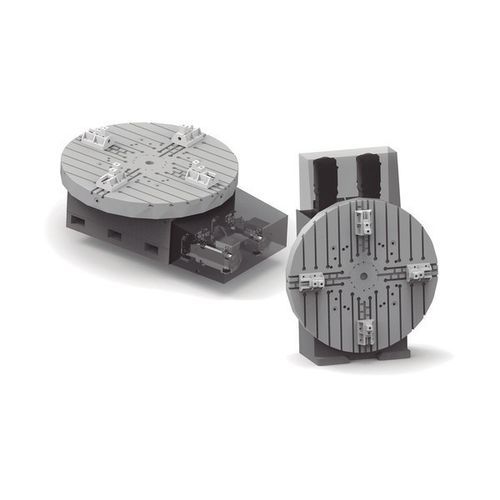

Table rotative entraînée par moteur PHT

horizontaleverticaleCNC

Présentation
La table tournante PHT/PHVT est une table à double fonction conçue pour le tournage et le fraisage de précision en applications CNC lourdes. Exploitable en position horizontale ou verticale, elle offre des possibilités de configuration modulaires adaptées aux besoins process.

Caractéristiques principales

• Fonction combinée tournage et fraisage.
• Réducteurs à 2 gammes pour flexibilité d'usinage.
• Accionnement de rotation "TWIN DRIVE" réduisant le jeu.
• Système de bridage hydraulique automatique.
• Dimensions et options configurables selon spécifications client.
• Adaptable à différents modèles d'encodeurs.

Système TWIN DRIVE pour couples importants
Le système TWIN DRIVE délivre un fort couple avec un jeu minimal, garantissant une coupe stable en charges lourdes. Diamètres disponibles : Ø1200 à Ø2500 mm ; couple de tournage jusqu'à 1 700 Nm ; couple de fraisage jusqu'à 15 000 Nm.

Bridage hydraulique automatique pour une mise en place stable
Le bridage hydraulique automatique assure un couple de verrouillage jusqu'à 50 000 Nm, garantissant rigidité et répétabilité lors des opérations en positions horizontale ou verticale.

Mesures / Performances
Diamètres disponibles : Ø1200 à Ø2500 mm
Couple de tournage (max) : 1 700 Nm
Couple de fraisage (max) : 15 000 Nm
Couple de verrouillage (bridage hydraulique) : jusqu'à 50 000 Nm
Capacité de charge : 5 T à 50 T selon diamètre et orientation

Intégration CNC et personnalisation
Conçue pour l'intégration dans des lignes CNC et l'automatisation multi-axes. Architecture modulaire permettant des options d'encodeurs, des configurations spécifiques de table et des adaptations dimensionnelles selon le process pour améliorer l'efficacité et la précision.

Caractéristiques / Spécifications techniques

• Fonction : Double usage (tournage et fraisage)
• Orientation : Fonctionnement horizontal et vertical
• Série / Modèle : PHT / PHVT
• Diamètres disponibles : Ø1200 — Ø2500 mm
• Couple de tournage (max) : 1 700 Nm
• Couple de fraisage (max) : 15 000 Nm
• Couple de verrouillage (bridage hydraulique) : jusqu'à 50 000 Nm
• Capacité de charge : de 5 T à 50 T (selon diamètre et orientation)
• Transmission : Accionnement rotatif TWIN DRIVE
• Boîte : Réducteurs 2 gammes
• Bridage : Système de bridage hydraulique automatique
• Encodeurs : Adaptable à différents modèles d'encodeurs (options sur demande)
• Intégration : Conçu pour intégration CNC et automatisation multi-axes
• Personnalisation : Configurable selon process et exigences dimensionnelles client
