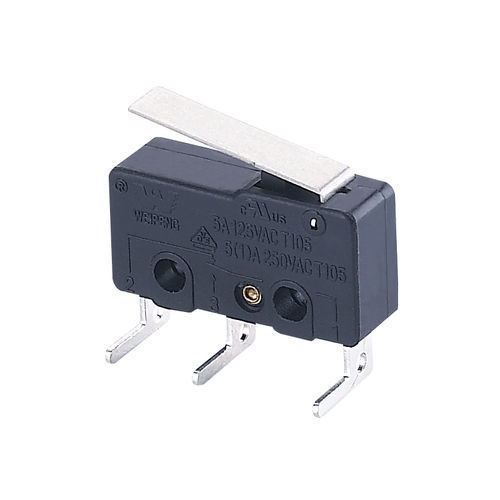

Micro-rupteur SPDT HK-04G-2AZ-100

CQCC-US ULENEC

Présentation
Le HK-04G-2AZ-100 est un micro-interrupteur subminiature à action instantanée conçu pour la commutation basse intensité en courant alternatif et continu dans les ensembles industriels et électroniques. Versions disponibles : 1A, 5(1)A et 10A ; exemple de valeur indiquée : 5(2)A 250VAC.

Principales spécifications

• Modèle : HK-04G-2AZ-100
• Valeurs électriques : 1A, 5(1)A, 10A (ex. courant indiqué 5(2)A 250VAC)
• Résistance de contact : ≤50 mΩ (initial)
• Résistance d'isolement : ≥100 MΩ (500 VDC)
• Tension diélectrique : 500 V entre bornes non connectées ; 1500 V entre bornes et châssis métallique (0,5 mA, 60 s)
• Durée de vie électrique : ≥10 000 cycles
• Durée de vie mécanique : ≥100 000 cycles
• Température d'utilisation : -25 à 125 °C
• Fréquence de fonctionnement : électrique 15 cycles/min ; mécanique 60 cycles/min
• Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, trois directions
• Compatibilité brasage et résistance thermique selon profils indiqués

Caractéristiques de fonctionnement
Position libre (FP) : 12,1 ±0,2 mm
Position d'actionnement (OP) : 11,5 ±0,5 mm
Position de repos (RP) : 11,7 ±0,5 mm
Course totale (TTP) : 10,5 ±0,3 mm
Force d'actionnement (OF) : 1,0–3,5 N
Pré-course (PT) : 0,3–1,0 mm
Surdéplacement (OT) : ≥0,2 mm
Différentiel de mouvement (MD) : ≤0,4 mm

Conformité et fiabilité

• Homologations : UL, cUL (CSA), CSA, VDE, ENEC, CE, CQC
• Brasabilité : >80% de couverture ; température de brasage 235±5 °C, immersion 2–3 s
• Résistance à la chaleur du brasage : brasage par trempage 260±5 °C (5±1 s) ; soudage manuel 300±5 °C (2–3 s)
• Tests de vibration et environnementaux selon la spécification

Applications

• Tableaux de commande et interrupteurs industriels
• Détection de fin de course et position dans machines et équipements
• Instruments et dispositifs électroniques nécessitant un commutateur compact et fiable

Commande et conditions d'essai
Conditions d'essai : ambiant 20±5 °C ; humidité relative 65±5 % HR ; pression atmosphérique 86–106 kPa. Contactez le fournisseur pour la sélection de variantes, les fiches techniques et les détails de conformité.
