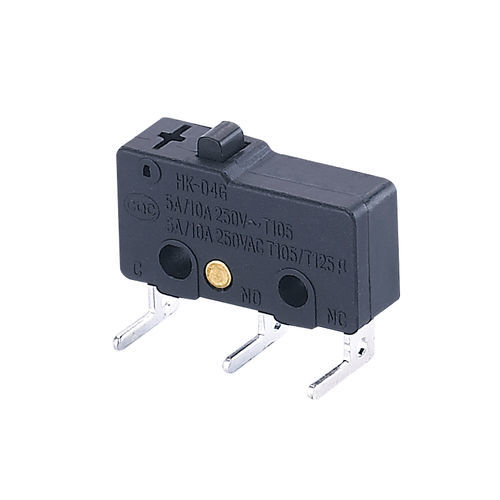

Micro-rupteur SPDT HK-04G-3AZ-046

CQCC-US ULENEC

Produit
HK-04G-3AZ-046

Caractéristiques principales / certifications

• Courants nominales disponibles : 1 A, 5(1) A, 10 A
• Tensions nominales : AC 125 V / 250 V ; DC 12 V / 24 V
• Certifications : UL, cUL (CSA), VDE, ENEC, CQC, CE

Caractéristiques de fonctionnement (définitions et valeurs)
Position libre (FP) : 12.1±0.2 mm
Position de fonctionnement (OP) : 11.5±0.5 mm
Position de libération (RP) : 11.7±0.5 mm
Position de course totale (TTP) : 10.5±0.3 mm
Force d'actionnement (OF) : 1.0~3.5 N
Pré-course (PT) : 0.3~1.0 mm
Sur-course (OT) : 0.2 mm (min)
Différentiel de mouvement (MD) : 0.4 mm (max)

Caractéristiques techniques de l'interrupteur
Exemple de valeur électrique : 5(2) A 250 VAC
Résistance de contact : ≤50 mΩ (valeur initiale)
Résistance d'isolement : ≥100 MΩ (500 VDC)
Tension diélectrique : 500 V (entre bornes non connectées) ; 1500 V (entre bornes et châssis métallique)
Durée de vie électrique : ≥10 000 cycles
Durée de vie mécanique : ≥100 000 cycles
Température de fonctionnement : -25 à 125 °C
Fréquence d'utilisation : électrique 15 cycles ; mécanique 60 cycles
Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, trois directions
Soudabilité & résistance à la chaleur de brasage : soudabilité >80% de la surface ; brasage par bain 260±5 °C 5±1 s ; brasage manuel 300±5 °C 2–3 s

Spécifications techniques

• Modèle : HK-04G-3AZ-046
• Courant nominal : 1 A, 5(1) A, 10 A
• Tension nominale : AC 125 V / 250 V ; DC 12 V / 24 V
• Résistance de contact (initiale) : ≤50 mΩ
• Résistance d'isolement : ≥100 MΩ (500 VDC)
• Rigidité diélectrique : 500 V (entre bornes) ; 1500 V (entre bornes et châssis)
• Durée de vie : électrique ≥10 000 cycles ; mécanique ≥100 000 cycles
• Plage de température de fonctionnement : -25 °C à 125 °C
• Paramètres de course : FP 12.1±0.2 mm ; OP 11.5±0.5 mm ; RP 11.7±0.5 mm ; TTP 10.5±0.3 mm ; PT 0.3~1.0 mm ; OT 0.2 mm (min) ; MD 0.4 mm (max)
• Force d'actionnement : 1.0~3.5 N
• Vibrations : 10–55 Hz, amplitude 1,5 mm
• Certifications : UL, cUL (CSA), VDE, ENEC, CQC, CE
