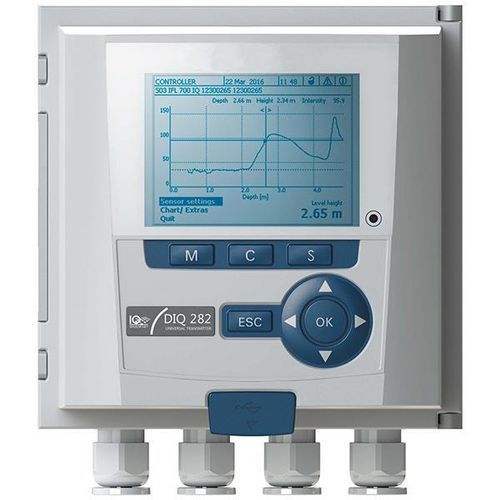

Contrôleur multi-paramètre de salinité IQ SensorNet 284

températurepHORP

Vue d'ensemble
Les contrôleurs IQ SensorNet 282 et 284 constituent un système modulaire plug-and-play pour réseaux de capteurs, conçu pour la surveillance et le contrôle continus des procédés d'eau et d'eaux usées. Ils offrent une visibilité sur l'ensemble du réseau, une détection précoce des défaillances, une meilleure conformité réglementaire et des économies opérationnelles. Les contrôleurs disposent d'un affichage graphique couleur, d'une interface USB et d'un enregistrement de données embarqué pour l'analyse et le dépannage.

Fonctions principales

• Architecture modulaire permettant l'extension par modules empilables (connexion mécanique + électrique).
• Modèles 282 : 2 connexions capteur ; modèles 284 : 4 connexions capteur ; les réseaux peuvent couvrir jusqu'à 20 paramètres.
• Compatibilité avec tous les capteurs IQ SensorNet et câbles IQ à câble unique (alimentation + communications).
• Prise en charge des communications industrielles : MODBUS TCP, MODBUS RTU, PROFIBUS, PROFINET ; options Ethernet/RJ45 et fieldbus disponibles.
• Interface USB et enregistrement de données embarqué (jusqu'à 520 000 jeux de données) pour export et dépannage.

Paramètres mesurés (exemples)

• Oxygène dissous (optique ou électrochimique)
• pH
• ORP
• Conductivité / conductivité spécifique
• Température
• Orthophosphate
• Turbidité (avec nettoyage ultrasonique)
• MES (matières en suspension totales) (avec nettoyage ultrasonique)
• Ammonium
• Nitrate
• Nitrite (avec nettoyage ultrasonique)
• NOx (avec nettoyage ultrasonique)
• Potassium
• Chlorures* (menu uniquement ; dernière valeur affichée sur certains capteurs, pas de contrôle temps réel)
• COD / DBO (avec nettoyage ultrasonique)
• TOC / DOC (avec nettoyage ultrasonique)
• SAC (coefficient d'absorption spectrale) (avec nettoyage ultrasonique)
• UVT-254 (avec nettoyage ultrasonique)
• Salinité
• Niveau de boues

Avantages typiques

• Meilleure visibilité et gestion du réseau.
• Détection précoce des défaillances et réduction des arrêts non planifiés.
• Conformité renforcée avec les objectifs réglementaires.
• Réduction des coûts opérationnels : énergie, maintenance des pompes/soufflantes et main-d'œuvre.

Caractéristiques système et options

• Options de modèles/configurations : 282 (2 connexions capteur) et 284 (4 connexions capteur) ; variantes PROFIBUS, MODBUS, Ethernet/fieldbus, télécommande RJ45 et versions 24 V AC/DC.
• Extension modulaire : ajout de modules MIQ/DIQ (jusqu'à 3 modules empilés) sans câblage supplémentaire.
• Modules dédiés : module relais, module de sortie, module d'entrée analogique, alimentation, module de jonction/extension, module sans fil, etc.
• Accessoires : large gamme de capteurs IQ SensorNet (FDO, TriOxmatic, VisoTurb, ViSolid, VARiON, NitraVis, NiCaVis, CarboVis, sondes UVT) et câbles capteurs.

Remarques
Le chlorure peut apparaître dans le menu terminal mais pour certains capteurs (par ex. NitraLyt ou VARiON) il est affiché uniquement comme dernière valeur et ne fournit pas de surveillance/contrôle temps réel ni de compensation en tant que fonction de contrôle de procédé sur ces capteurs.

Spécifications

• Entrées câble : 4 presse-étoupes à vis M16 × 105.
• Options de câble : 2 fils blindés pour alimentation et communications ; résistance à l'inversion de polarité ; blindage EMC complet ; topologies possibles : ligne, arbre, étoile ou multi-étoile ; longueur de câble totale max = 250 m (820 ft).
• Certifications : ETL, cETL (conforme aux normes UL et canadiennes pertinentes), CE.
• Connecteur : borniers à vis ; section pour conducteurs rigides 0,2–4,0 mm² et pour conducteurs souples 0,2–2,5 mm² ; accessible sous le couvercle ; utilisé pour raccordement des capteurs ou comme E/S ou pour dérivation/branche du câble IQ SensorNet.
• Affichage : écran graphique couleur ; résolution 320 × 240 pixels ; zone visible 77 × 64 mm ; rétroéclairé.
• Boîtier : matériau PC-20% (polycarbonate renforcé 20% fibre de verre) ; indice de protection IP66 (non adapté au raccordement en conduit).
• Dimensions (282/284) : 144 L × 144 H × 120,2 P mm (5,67 × 5,67 × 4,73 in).
• Poids : 282/284 : 1,2 kg (2,6 lb) ; version DIQ/S 284-CR6 : 1,7 kg (3,7 lb).
• Protection foudre intégrée : protection renforcée contre les surtensions conforme EN 61326 intégrée à chaque composant.
• Clavier : 5 touches opérationnelles — Mesure (M), Étalonnage (C), Réglages/Système (S) ; OK et ESC ; 4 touches directionnelles pour navigation logicielle rapide.
• Mémoire : stockage des données jusqu'à 520 000 jeux de données.
• Accouplement modules (arrière) : connexion mécanique et électrique combinée pour couplage rapide des modules ; aucun câblage requis ; total de 3 modules montés en empilement.
• Température de fonctionnement : -20 à 55 °C (-4 à 131 °F).
• Alimentation : 100 à 240 VAC (50/60 Hz) et 24 V AC/DC (selon modèle).
• Radio (module sans fil) : transmission radio de classe 1 portée nominale 100 m (328 ft) ; max 300 m (984 ft) selon conditions.
• Température de stockage : -25 à 65 °C (-13 à 149 °F).
• Garantie : 3 ans.
