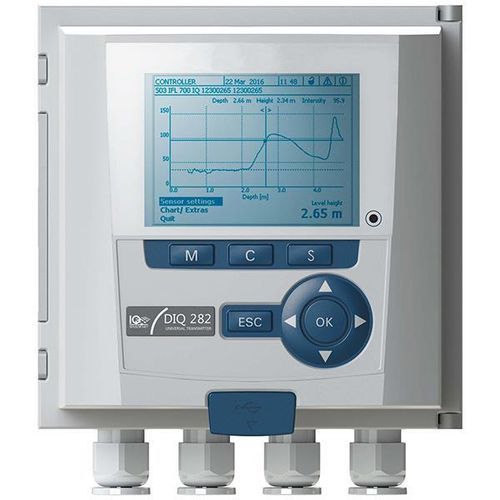

Contrôleur de capteur de concentration IQ SensorNet 282

de températureredoxpour l'industrie

Présentation Les contrôleurs IQ SensorNet 282 et 284 constituent un système modulaire « plug-and-play » permettant de mettre en place un réseau complet de capteurs pour la surveillance et le contrôle en continu des processus. Le système mesure les paramètres de qualité de l'eau en tout point d'une installation et offre une meilleure visibilité du réseau, une détection précoce des défaillances du réseau et une aide à la mise en conformité réglementaire. Les contrôleurs sont équipés d’un écran couleur facile à lire, d’une interface USB et d’une fonction d’enregistrement des données pour l’analyse et le dépannage. Les modèles 282 et 284 prennent en charge les protocoles de communication courants, notamment MODBUS TCP, MODBUS RTU, PROFIBUS et PROFINET. Caractéristiques principales

• Architecture modulaire IQ SensorNet : capteurs IQ, câbles IQ et modules IQ interchangeables
• Évolutif : les contrôleurs peuvent prendre en charge 1 à 4 capteurs, permettant de mesurer jusqu’à 20 paramètres lorsque le réseau est étendu
• Enregistrement des données et interface USB pour l’exportation et le dépannage
• Options de communication multiples : MODBUS TCP, MODBUS RTU, PROFIBUS, PROFINET et bus de terrain/Ethernet
• Protection intégrée contre la foudre et certifications ETL/cETL/CE
• Disponible en versions alimentation CA ou 24 V CA/CC
• Options de modules supplémentaires (relais, sortie analogique, alimentation, extension, sans fil, etc.)

Paramètres mesurés (exemples)

• Oxygène dissous (optique ou électrochimique)
• pH
• ORP
• Conductivité / Conductance spécifique
• Température
• Orthophosphate
• Turbidité (avec nettoyage par ultrasons)
• Matières en suspension totales (TSS) (avec nettoyage par ultrasons)
• Ammonium
• Nitrate
• Nitrite (nettoyage par ultrasons)
• NOx (nettoyage par ultrasons)
• Potassium
• Chlorure (valeur du menu disponible uniquement sur certaines configurations)
• DCO / DBO (nettoyage par ultrasons)
• COT / DOC (nettoyage par ultrasons)
• SAC (coefficient d’absorption spectrale) (nettoyage par ultrasons)
• Salinité
• Niveau de boues
• UVT-254 (nettoyage par ultrasons)

Configurations et options du système Les modèles 282 et 284 sont proposés dans de multiples configurations de contrôleur afin de répondre aux exigences des installations (exemples de fonctionnalités configurables : nombre de connexions de capteurs, nombre de sorties de courant, nombre de relais, connectivité PROFIBUS ou MODBUS, commande à distance via Ethernet/RJ45, versions prêtes pour une alimentation 24 V CA/CC, et empilement étendu de modules). La plateforme prend en charge l’assemblage de jusqu’à trois modules empilés pour une extension. Accessoires (exemples)

• Sondes d’oxygène dissous IQ SensorNet FDO®
• Sondes IQ SensorNet TriOxmatic
• Capteurs IQ SensorNet VisoTurb®
• Sondes IQ SensorNet ViSolid® pour matières en suspension
• Capteurs IQ SensorNet VARiON® Plus (ammonium, nitrate, potassium, chlorure)
• Capteurs IQ SensorNet NitraLyt® Plus, AmmoLyt® Plus et SensoLyt®
• Câbles de capteurs IQ SensorNet, modules de relais et de sortie, modules d’alimentation, modules d’extension/de jonction, module sans fil

Prix / commande Prix : Demande de devis (produit vendu sous forme de références configurables et de configurations système). Caractéristiques / spécifications techniques

• Entrées de câbles : 4 presse-étoupes à vis M16 x 105
• Options de câblage : câble à 2 fils avec blindage pour l’alimentation et les communications ; résistant à l’inversion de polarité ; contrôle complet du blindage CEM ; topologie de câblage possible : en ligne, en arborescence, en étoile ou en étoiles multiples ; longueur totale de câble max. = 250 m (820 ft)
• Certification : ETL, cETL, CE
• Connecteur : Bornes à vis ; section admissible pour les connecteurs rigides : 0,2 à 4,0 mm², pour les connecteurs souples : 0,2 à 2,5 mm² ; accessibles via le couvercle ; utilisées pour le raccordement de capteurs, comme entrées/sorties ou pour la bouclage/dérivation du câble IQ SensorNet
• Affichage : Écran graphique couleur ; résolution 320 x 240 pixels ; zone visible 77 x 64 mm (3,03 x 2,52 pouces) ; rétroéclairé
• Boîtier : Matériau PC-20 % (polycarbonate avec 20 % de fibre de verre) ; Indice de protection IP-66 (ne convient pas à un raccordement par gaine)
• Dimensions (282/284) : 144 L x 144 H x 120,2 P mm (5,67 L x 5,67 H x 4,73 P pouces)
• Poids : 282/284 : 1,2 kg (2,6 livres) ; DIQ/S 284-CR6 : 1,7 kg (3,7 lb)
• Protection intégrée contre la foudre : conformément à la norme EN 61326, protection renforcée contre les surtensions intégrée à chaque composant
• Clavier : 5 touches de commande (Mesure (M), Étalonnage (C), Réglage/Système (S), OK et ESC) plus 4 touches directionnelles
• Mémoire : mémoire pouvant contenir jusqu’à 520 000 enregistrements
• Raccordement des modules à l’arrière : connexion combinée mécanique et électrique pour un raccordement rapide des modules ; aucun câblage requis ; empilement possible de jusqu’à 3 modules
• Température de fonctionnement : de -4 à 131 °F (de -20 à 55 °C)
• Alimentation : 100 à 240 V CA (50/60 Hz) ou 24 V CA/CC selon le modèle
• Radio (module sans fil en option) : transmission radio de classe 1 avec une portée typique de 100 m (328 ft) ; 300 m (984 pieds) maximum
• Température de stockage : de -13 à 149 °F (de -25 à 65 °C)
• Garantie : 3 ans
