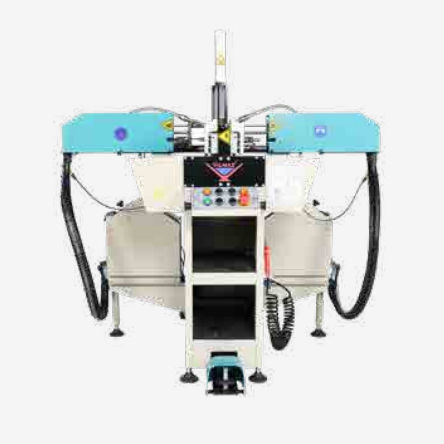

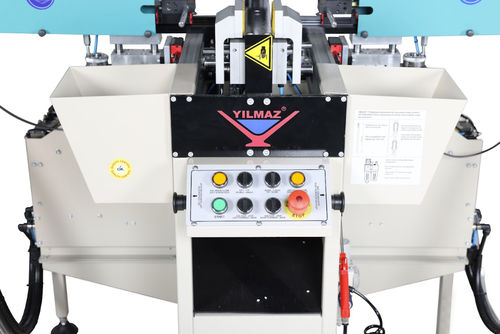

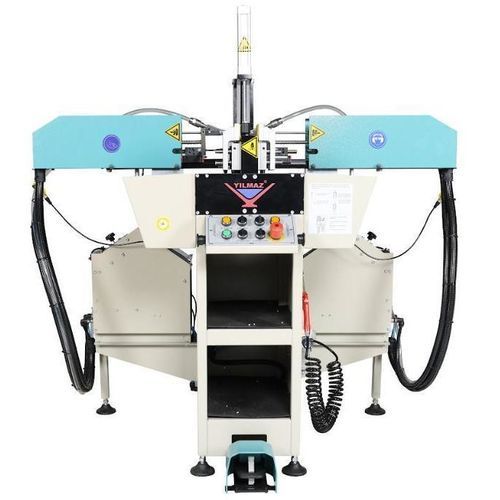

Système de vissage et d’assemblage à pédale MCA 801

automatiqueà pédalesde profilés

Présentation produit
Positionne et visse des connecteurs métalliques à coin utilisés dans les profilés meneaux (postes) en PVC de différentes séries et dimensions, en effectuant le vissage simultané sur les deux surfaces sans réglage manuel. Conçue pour les lignes d'assemblage nécessitant un positionnement répétable et une insertion de vis contrôlée.

Caractéristiques générales

• 2 × unités d’alimentation automatique des vis pour vissage simultané sur deux surfaces
• Commande par pédale pour démarrage de cycle et sécurité
• Force et profondeur de vissage réglables selon type de profilés et modèles de connecteurs
• Outillage permettant un changement d’embout et une maintenance aisés
• Arrêt automatique en fin de cycle de vissage
• Clé de sécurité pour empêcher toute utilisation non autorisée
• Clé spéciale de réglage de la hauteur de la vis
• Tourelle mécanique réglable pour jusqu’à 4 types de connecteurs
• Serrage et centrage automatiques du profilé pendant le vissage
• Capteur mécanique sur la tête garantissant une insertion de vis constante
• Vitesse d’avance de la vis env. 1,7 s par pièce
• Épaisseur recommandée de tôle d’armature max. 2,5 mm

Accessoires de série

• 1× moule de connecteur semi-fini
• 2 × embouts de vis apex
• Boulons à tête hexagonale de différentes tailles pour la tourelle mécanique

Accessoires optionnels

• Moule spécial fabriqué selon les spécifications du connecteur client

Caractéristiques techniques

• Modèle : MCA 801
• Application : positionnement et vissage de connecteurs métalliques à coin dans des profilés meneaux/postes en PVC de différentes séries et dimensions
• Alimentation des vis : 2 unités automatiques
• Mode de fonctionnement : activation par pédale ; arrêt automatique en fin de cycle
• Réglages : force et point de vissage ainsi que hauteur de vis réglables
• Outillage : tourelle mécanique réglable pour 4 types de connecteurs ; changement d’embout rapide
• Serrage/centrage : serrage et centrage automatiques du profilé pendant l’opération
• Contrôle & sécurité : capteur mécanique en tête ; clé de sécurité anti-usage impropre
• Performance : vitesse d’avance env. 1,7 s par pièce
• Limite matériau : épaisseur recommandée de la tôle d’armature max. 2,5 mm
• Accessoires fournis : moule de connecteur semi-fini, embouts apex, boulons hexagonaux pour tourelle
• Optionnel : moule spécial selon le connecteur client
