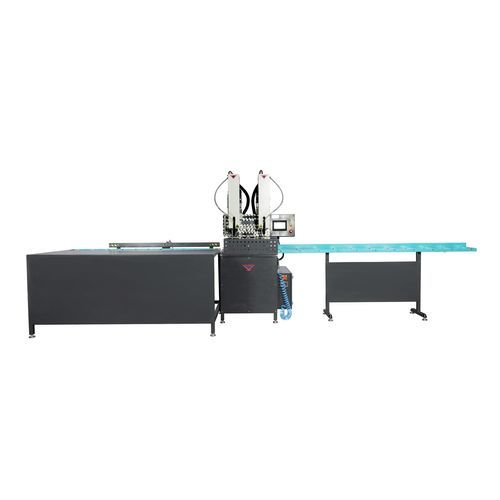

Unité de vissage automatique SM 206

totalement automatiquepour le montage de visde profilés

Présentation
Cette machine permet de fixer des tôles d'armature sur profilés PVC de portes et fenêtres avec précision et productivité. Les profilés sont introduits manuellement dans l'unité de vissage. Les unités à double tête effectuent le vissage simultané selon les dimensions saisies sur le panneau opérateur. Après vissage, les profilés sont acheminés automatiquement vers le support de sortie et disposés séquentiellement.

Caractéristiques générales

• Alimentation pneumatique et automatique des vis
• Arrêt automatique en fin de cycle de vissage
• Sélection de l'espacement des vis depuis l'écran opérateur
• Mesure automatique de la distance entre vis par capteur
• Prise en charge de quatre largeurs de profilés
• Vissage simultané à double tête
• Capteurs de protection contre les mauvaises manipulations
• Capteur de réglage de hauteur pour vis spéciales
• Serrage automatique du profilé pendant le vissage
• Butée pneumatique pour le support de profilé
• Évacuation automatique des vis
• Conception durable et changement d'embout facile
• Option d'alimentation manuelle des vis depuis l'écran
• Convoyeur de sortie pour évacuation automatique après traitement
• Vitesse moyenne de vissage : 1,7 s / pièce
• Épaisseur recommandée de la tôle d'armature : 3,0 mm
• Possibilité de vissage en double ligne
• Structure mécanique adaptée aux profilés fins

ACCESSOIRES DE SÉRIE

• Table d'entrée à droite et table de sortie à gauche

TABLEAU DES SPÉCIFICATIONS TECHNIQUES
150x522x190
475 Kg / 415 Kg

Caractéristiques / spécifications techniques

• Modèle : SM 206
• Fonction : Vissage entièrement automatique à double tête des tôles d'armature sur profilés PVC de portes et fenêtres
• Alimentation : Profilés PVC introduits manuellement dans l'unité de vissage
• Têtes de vissage : Double tête — vissage simultané
• Alimentation des vis : Pneumatique et automatique ; option d'alimentation manuelle depuis l'écran
• Espacement des vis : Sélection via panneau opérateur ; mesure automatique par capteur
• Largeurs de profilés : Prise en charge de 4 largeurs différentes
• Sécurité : Capteurs de protection ; capteur de hauteur pour vis spéciales ; serrage automatique pendant vissage
• Support : Butée pneumatique pour profilé
• Gestion des vis : Évacuation automatique des vis
• Maintenance : Conception durable et changement d'embout facilité
• Sortie : Convoyeur de sortie pour évacuation automatique
• Performance : Vitesse moyenne 1,7 s par pièce
• Épaisseur recommandée : 3,0 mm
• Capacités : Vissage en double ligne ; adapté au vissage de profilés fins
• Dimensions (bloc technique) : 150x522x190
• Poids (bloc technique) : 475 Kg / 415 Kg
