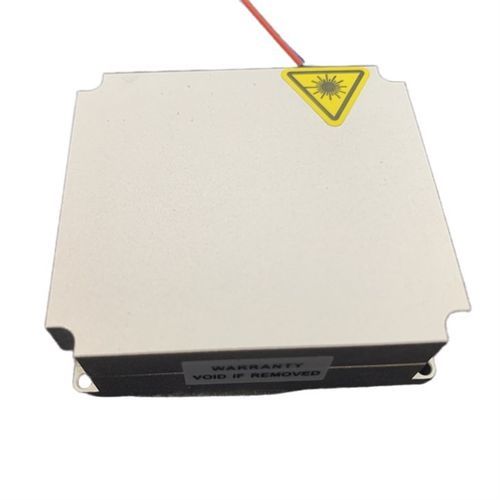

Module laser pulsé

nanosecondeà fibreà fibre optique

Description du produit
Laser à fibre pulsé à 1550 nm avec largeur de raie étroite, conçu en tenant compte de la sécurité oculaire. Le module adopte une architecture MOPA (Master Oscillator Power Amplifier) avec une diode DFB comme source germe. L'étage d'amplification optimisé permet d'obtenir des puissances de crête de l'ordre du kilowatt et des impulsions de largeur nanoseconde. Un signal de surveillance est intégré. Le module est adapté comme source d'émission pour LiDAR à état solide, ainsi que pour la détection par fibre optique et les liaisons optiques en espace libre.

Applications

• Détection par fibre optique
• Communication optique en espace libre
• LiDAR (état solide)

Caractéristiques

• Puissance de crête de l'ordre du kilowatt (pulsé)
• Haute efficacité électro-optique
• Conception pour un fonctionnement stable et une surveillance fiable

Spécifications typiques (tableau)
Caractéristique | Unité | Minimum | Typique | Maximum
Longueur d'onde centrale | nm | - | 1550 | -
Largeur d'impulsion | ns | 1 | - | 10
Fréquence de répétition des impulsions | KHz | 100 | - | 2000
Lumière de surveillance | µW | - | 0,5 @ 100KHz, 5ns | -
Rapport d'extinction des modes secondaires | dB | - | 25 | -
Puissance de crête de l'impulsion de sortie | KW | - | 1 | -
Puissance moyenne maximale de sortie | W | - | 1 | -
Isolation de la lumière de sortie | dB | - | 40 | -
Type de déclenchement | - | - | Déclenchement externe | -
Type de fibre de sortie | - | - | SMF-28e | -
Longueur de fibre de sortie | m | - | >0,8 (lumière de travail/lumière de surveillance) | -
Connecteur de fibre de sortie | - | - | FC/APC | -
Température de fonctionnement | °C | -40 | - | 85
Température de stockage | °C | -40 | - | 85
Dimensions | mm | - | 55*50*19 | -
Tension d'alimentation | VDC | - | 12 | -

Caractéristiques / spécifications techniques

• Longueur d'onde centrale : 1550 nm
• Largeur d'impulsion : 1 ns (min) — 10 ns (max)
• Fréquence de répétition : 100 KHz (min) — 2000 KHz (max)
• Lumière de surveillance : 0,5 µW @ 100 KHz, 5 ns
• Rapport d'extinction des modes secondaires : 25 dB
• Puissance de crête de l'impulsion : 1 KW
• Puissance moyenne maximale de sortie : 1 W
• Isolation de la lumière de sortie : 40 dB
• Type de déclenchement : Déclenchement externe
• Type de fibre de sortie : SMF-28e
• Longueur de fibre de sortie : >0,8 m (lumière de travail/lumière de surveillance)
• Connecteur de fibre de sortie : FC/APC
• Température de fonctionnement : -40 à 85 °C
• Température de stockage : -40 à 85 °C
• Dimensions : 55 × 50 × 19 mm
• Tension d'alimentation : 12 VDC
