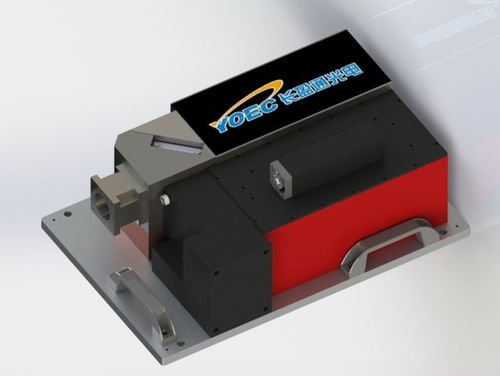

Analyseur de faisceau laser à caméra

Présentation produit
La gamme d'analyseurs de qualité de faisceau est conçue pour détecter et évaluer le facteur M² et l'homogénéisation du faisceau laser. Elle mesure la distribution spatiale et homogénéisée d'énergie des lasers à fibre et se décline en deux variantes principales : un modèle à caméra CCD unique pour l'observation et le profilage, et un modèle de mesure M² haute puissance pour l'évaluation des sources laser haute puissance.

Applications

• Contrôle qualité en production et assemblage de lasers
• Évaluation de processus pour découpe, soudage et traitements de surface laser
• Alignement du chemin optique et optimisation de la livraison du faisceau
• Caractérisation en R&D et laboratoires des lasers à fibre
• Vérification de l'homogénéisation du faisceau pour les systèmes de traitement

Fonctions principales

• Mesure directe de la puissance laser
• Mesure de la taille du faisceau
• Mesure de l'angle de divergence
• Mesure du facteur M²
• Identification des modes
• Cartographie de la distribution d'énergie et évaluation de l'homogénéisation

Conception et consignes d'utilisation

• Type single‑CCD : observation en temps réel, ajustement de profil et mesure des axes elliptiques ; utilisation de filtres d'atténuation métalliques pour lasers basse puissance.
• Type mesure M² haute puissance : dédié à l'évaluation de la qualité de faisceau et de la divergence de waist des sources haute puissance (ex. lasers à fibre) avec atténuation et protections thermiques adaptées.
• Détection et traitement rapides des données, interface utilisateur intuitive et routines de mesure robustes pour les environnements de production et de traitement.

Caractéristiques techniques

• Diamètre de faisceau mesurable : Single‑mode 14–16 mm ; Multi‑mode 18–22 mm
• Gamme de longueurs d'onde : 1030–1100 nm
• Puissance maximale : Single‑mode 5 kW ; Multi‑mode 20 kW
• Densité d'énergie maximale : 3 J/cm² @ 10 ns
• Densité de puissance maximale (continu) : 10 kW/cm²
• Plage d'impulsions : 100 fs – CW
• Paramètres mesurés : puissance laser, taille du faisceau, angle de divergence, facteur M², structure de mode, distribution d'énergie
