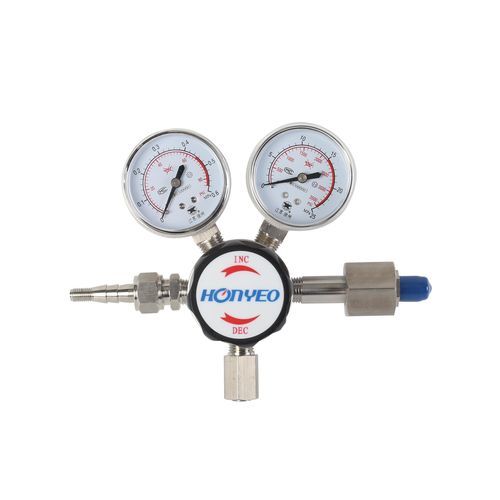

Régulateur de pression de gaz YQJG (F) series

à diaphragmemono-étagéen laiton

Aperçu du produit
Les détendeurs de panneau de la série YQJG(F) (modèles YQJG(F)-＊a, YQJG(F)-＊b, YQJG(F)-＊c) sont conçus pour la régulation de pression de précision des gaz à haute pression tels que les gaz haute pureté et les gaz mélangés standard. Ils peuvent être montés sur canalisation et sur tableaux d'instruments et sont largement utilisés dans les appareils de mesure et de contrôle, la chimie, l'industrie alimentaire, la protection de l'environnement et secteurs similaires.

Caractéristiques du produit

• Détendeur monobloc à un étage, adapté au montage en tuyauterie et sur panneau.
• Options de matériaux : laiton pour gaz non corrosifs ; inox 316L pour gaz corrosifs.
• Membrane de vanne : membrane métallique ; matériaux d'étanchéité : PTFE pour éviter les contaminations secondaires avec les gaz haute pureté.
• Conception simple et fonctionnelle avec filtres multi-canaux intégrés ; conçu pour une longue durée de service et l'utilisation avec différents gaz.
• Construction résistante aux hautes pressions avec excellente étanchéité ; adapté à la régulation de précision des gaz haute pression et des gaz mélangés standard.

Variantes de modèles / Remarques de sélection

• Groupes de modèles disponibles : YQJG(F)-＊a, YQJG(F)-＊b, YQJG(F)-＊c (différentes configurations selon les raccordements/l'orientation et l'application).
• Des aides au choix et des courbes caractéristiques de débit sont fournies sous forme de figures/diagrammes pour l'aide à la sélection selon les conditions d'exploitation.

Applications

• Régulation de précision de la pression des gaz haute pureté et des gaz mélangés standard.
• Instruments et dispositifs de mesure, procédés chimiques, technologies alimentaires, protection de l'environnement et industries connexes.

Spécifications techniques

• Pression d'entrée maximale : 15 MPa
• Pressions de sortie (options) : 0,12 MPa / 0,2 MPa / 0,45 MPa / 0,75 MPa
• Stabilité de pression : pour une plage de pression source de 5–15 MPa, une variation de la pression d'entrée de 1 MPa provoque une variation de la pression de sortie d'au plus 7 x 10^-3 MPa.
• Caractéristique de débit : lorsque la pression d'entrée > 2 MPa et que le débit est régulé dans la plage nominale, la variation de la pression de sortie ne doit pas dépasser ±6% de la pleine échelle du manomètre de pression de sortie.
• Taux de fuite interne et externe : < 5 x 10^-9 Pa·m³/s
• Matériaux vanne/étanchéité : membrane métallique (vanne), PTFE (joints)
• Options de matériaux : laiton / inox 316L
• Filtre multi-canaux intégré
• Dimensions extérieures : voir figures dans la fiche produit/diagrammes
• Dimensions emballage : 205 x 175 x 145 mm
