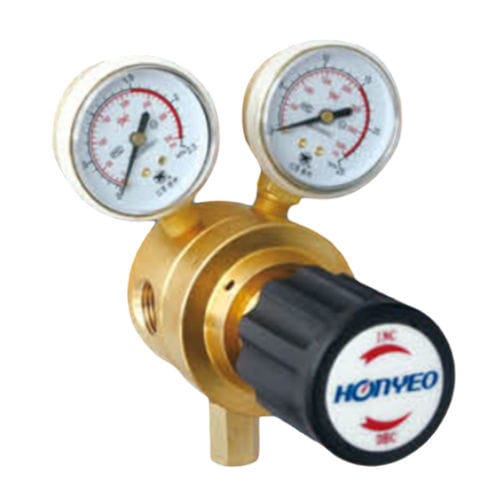

Régulateur de pression pour gaz JE

à diaphragmemono-étagéindustriel

Description du produit
Les régulateurs de pression à membrane JE assurent une pression de sortie stable et sont principalement utilisés dans des systèmes gazeux à débit moyen. Ils conviennent aux laboratoires, à l'analyse en phase gazeuse, aux instruments de test, à l'industrie pétrochimique, aux installations de contrôle des gaz et aux systèmes de purge.

Caractéristiques principales

• Conception à un seul étage, débit moyen
• Étanchéité rigide pour la membrane et le corps
• Filetage de raccord du corps principal : NPT1/2

Paramètres techniques

• Pression d'entrée : 3,5 MPa ; 15 MPa
• Pression de sortie : 0,25 MPa ; 0,45 MPa ; 0,75 MPa ; 1,2 MPa ; 1,5 MPa
• Température de fonctionnement : -20 °C à 60 °C
• Taux de fuite : 2 × 10^-8 Pa·m^3/s
• Pression de sécurité : 1,5 × pression de sortie maximale
• Coefficient d'écoulement (CV) : 1,2

Plan de montage
Plans d'assemblage et schémas structurels disponibles (plusieurs dessins techniques/figures montrant les positions de montage et les dimensions).

Courbe d'écoulement
Courbes d'écoulement et cartographies graphiques fournies (les graphiques illustrent le comportement d'écoulement pour différentes différences de pression).

Spécifications

• Type de produit : Réducteur de pression à membrane réglable, montage sur panneau (réducteur de pression pour panneau)
• Série/modèle : JE
• Filetage du corps principal : NPT1/2
• Options de pression d'entrée : 3,5 MPa ; 15 MPa
• Options de pression de sortie : 0,25 MPa ; 0,45 MPa ; 0,75 MPa ; 1,2 MPa ; 1,5 MPa
• Plage de température de fonctionnement : -20 °C à 60 °C
• Taux de fuite : 2 × 10^-8 Pa·m^3/s
• Pression de sécurité : 1,5 × pression de sortie maximale
• Coefficient d'écoulement (CV) : 1,2
