Module E/S analogique XF-E2COM24

ProfiNetEtherCATmultivoies

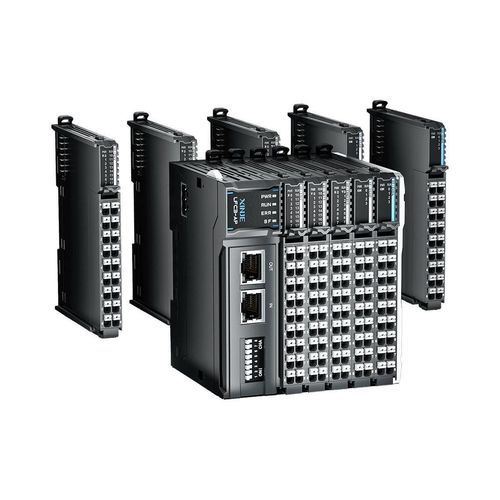

Aperçu du produit
Avec une variété de types de modules, une conception enfichable ultra-fine de 12 mm (1U) et une fiabilité éprouvée, le module d'E/S enfichable série XF assure des connexions stables, une performance temps réel à faible latence, une installation simplifiée et une maintenance facilitée. Peut être utilisé comme module d'extension local côté droit sur une unité de base série XF ou connecté via un coupleur de communication série LF pour une utilisation en E/S distante. Supporte jusqu'à 32 modules par corps/coupleur.

Réponse accrue pour un contrôle de précision

• Bus backplane haute vitesse 200M pour une transmission de données à grande vitesse et stable.
• Résolution analogique 16 bits avec erreur maximale de 0,2% et temps de conversion mono-canal de 60 µs pour un contrôle précis.
• Réponse numérique au niveau des microsecondes pour l'acquisition temps réel des signaux d'excitation.
• Cycles de transfert de données exécutés en microsecondes pour répondre aux besoins de contrôle rapide et précis.

Boîtier ultra-fin

• Conception structurelle de type blade avec épaisseur de module de 12 mm (1U).
• Par rapport aux modules série XL, réduit l'encombrement d'installation d'environ 50%.

Large choix de types de modules

• Le corps et le coupleur peuvent connecter jusqu'à 32 modules d'extension.
• Types de modules E/S disponibles : numérique, analogique, température, communication, procédé, impulsion, etc.

Haute fiabilité

• Connecteur de communication backplane clip-on haute vitesse pour des connexions plus stables, améliorant la fiabilité globale et la communication en temps réel.

Installation sans outil, câblage simplifié

• Utilise des bornes PUSH IN pour un câblage plus rapide et sans outil.

Bornier détachable

• Le bornier détachable permet de remplacer des modules du même modèle sans débrancher les fils, réduisant le temps de maintenance.

Caractéristiques techniques

• Bus backplane haute vitesse : 200M
• Résolution analogique : 16 bits
• Erreur maximale analogique : 0,2%
• Vitesse de conversion mono-canal : 60 µs
• Réponse numérique au niveau des microsecondes et cycles de transfert en microsecondes
• Épaisseur du module : 12 mm (1U)
• Supporte jusqu'à 32 modules d'extension par corps/coupleur
• Types de modèles E/S : numérique, analogique, température, communication, procédé, impulsion
• Connexion : connecteur de communication backplane clip-on haute vitesse
• Câblage : bornes PUSH IN (sans outil)
• Maintenance : bornier détachable pour hot-swap des modules du même modèle
