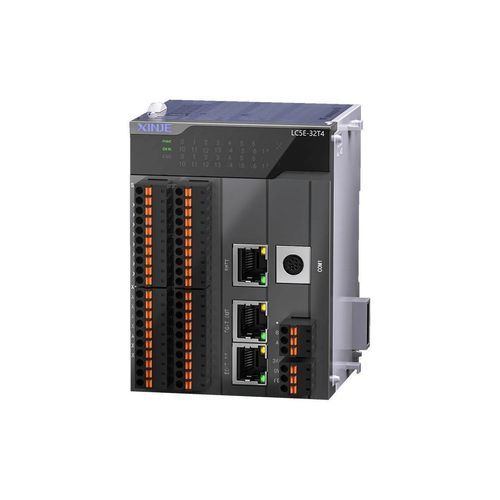

Contrôleur de bus de terrain LC5E-32T4

Présentation
Compatible avec toutes les fonctions XL5E, la série LC5E fonctionne comme esclave EtherCAT pour communiquer avec la station maître. Elle prend en charge la communication Ethernet, le bus EtherCAT, les modules d'extension côté droit et un module ED côté gauche. La communication haute vitesse et la configuration/extension flexibles couvrent divers scénarios d'application et augmentent l'efficacité du système.

Synchronisation sans faille — flexible et fiable
La communication synchronisée basée sur EtherCAT et l'extension modulaire permettent un contrôle coordonné entre appareils distribués, améliorant la précision temporelle et la déterminisme du système.

Transmission de données rapide et stable
L'échange de données entre maître et esclave s'effectue via le bus EtherCAT, avec une taille PDO maximale d'entrée/sortie de 1280 octets. Cela accélère la réactivité du système et renforce la précision de contrôle pour l'intégration, l'acquisition et le traitement des données.

Configuration et interaction des données simplifiées
La configuration via l'interface permet une interaction rapide des données maître/esclave sans programmation d'instructions complexe. L'interface de cartographie E/S du maître lit les adresses configurées par l'esclave et affiche intuitivement la relation de correspondance entre adresses maître et esclave.

Contrôle distribué pour alléger la charge du maître
Le PLC esclave peut collecter des données du système distribué (température, pression, débit, etc.) et les transmettre au PLC maître ou au système supérieur pour traitement, répartissant les tâches de contrôle et réduisant la charge CPU du maître.

Mise en réseau complète — flexible et compatible
Port Ethernet RJ45 standard pour une communication rapide. Prise en charge de plusieurs protocoles : Modbus-TCP, Modbus-RTU/ASCII, TCP/IP. Communication série : 1 × RS232 et 1 × RS485. Topologies flexibles : câblage linéaire et en étoile.

Capacité d'extension locale
LC5E-32T4 peut accueillir jusqu'à 16 modules d'extension à droite et 1 module ED à gauche, couvrant les types I/O, analogique, température, pesage, etc., pour répondre aux besoins de contrôle multi-dimensionnels.

Fonctions de base solides

• Comptage haute vitesse 4 canaux @ 50 kHz / 80 kHz
• Positionnement haute vitesse 4 axes @ 100 kHz synchrone
• Soutien I/O maximal : 542 points
• Mémoire programme : 1 Mo
• Support du téléchargement en ligne
• Langages de programmation : LD et C
• Vitesse de traitement des instructions de base : 0,01–0,03 μs
• Débogage efficace et stabilité système améliorée
• Bornes enfichables pour câblage et maintenance rapides
• Profil fin adapté aux installations en espace réduit

Spécifications techniques

• Série : LC5E série contrôleur esclave EtherCAT
• Support EtherCAT avec taille PDO max : 1280 octets
• Ethernet : RJ45 standard
• Protocoles : Modbus-TCP, Modbus-RTU/ASCII, TCP/IP
• Ports série : 1 × RS232, 1 × RS485
• Extension locale : jusqu'à 16 modules d'extension à droite + 1 module ED à gauche (I/O, analogique, température, pesage, etc.)
• Points I/O max : 542
• Mémoire programme : 1 Mo
• Comptage haute vitesse : 4 canaux @ 50 kHz / 80 kHz
• Positionnement haute vitesse : 4 axes @ 100 kHz synchrone
• Vitesse de traitement des instructions : 0,01–0,03 μs
• Langages de programmation : LD et C
