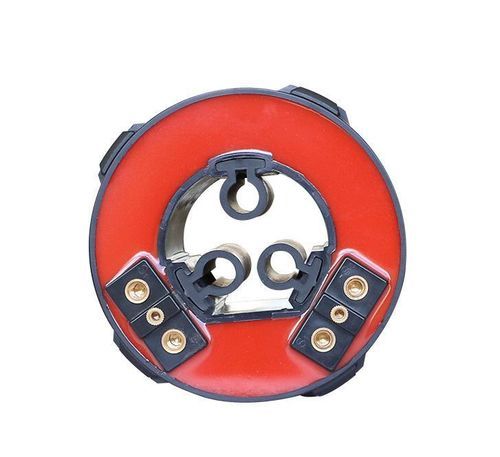

Transformateur de courant LZMK-10de mesureenrobé résineencapsulé
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- de courant, de mesure
- Construction
- encapsulé, enrobé résine
- Application
- pour l'industrie, pour applications industrielles, pour service intérieur, pour protection, pour réseau électrique, pour l'électronique, pour armoire de commande
- Spécification électrique
- monophasé, moyenne tension, de tension inductif
- Autres caractéristiques
- à bobinage en cuivre, de protection, de sécurité, en résine époxy, de haute précision, type ouvert, de précision, sec (résine époxy), à barre passante, à 2 noyaux de fer, à câble passant
- Tension primaire
10 kV
- Tension secondaire
Min: 0,2 V
Max: 10 V
- Courant primaire
Min: 5 A
Max: 2 000 A
- Courant secondaire
1 A, 5 A
- Fréquence
50 Hz, 60 Hz
Description
Détails du produit
Le transformateur de courant LZMK-10 maintient une stabilité de précision entre -5~40°C grâce à une structure de moulage thermiquement optimisée. Le design unique de shunt magnétique assure une erreur composite ≤0,1%, idéal pour les applications de mesure d'énergie haute précision.
Caractéristiques clés
Conditions de fonctionnement
Paramètres techniques
Caractéristiques / Spécifications techniques
Le transformateur de courant LZMK-10 maintient une stabilité de précision entre -5~40°C grâce à une structure de moulage thermiquement optimisée. Le design unique de shunt magnétique assure une erreur composite ≤0,1%, idéal pour les applications de mesure d'énergie haute précision.
Caractéristiques clés
- Moulage thermiquement optimisé, dérive <0,005%/°C
- Technologie de shunt magnétique réduisant l'erreur de phase
- Certification de mesure haute précision classe 0,2S
- Protection contre l'humidité/la condensation (humidité ≤95%)
- Boîtier ignifuge (indice d'oxygène ≥35)
Conditions de fonctionnement
- Installation : Intérieur
- Température de fonctionnement : -5°C~40°C
- Altitude : ≤1000m
- Type de structure : ≤300A semi-fermé, 400A-1500A simple tour, ≥2000A type bus
Paramètres techniques
- Tension nominale : 10kV
- Fréquence nominale : 50Hz ou 60Hz
- Courant primaire nominal : 5~2000A
- Courant secondaire nominal : 5A ou 1A
- Niveau d'isolation nominal : 12kV/42kV/75kV
- Facteur de puissance de charge : cosφ=0,8 (en retard)
- Décharge partielle : ≤5pC
Caractéristiques / Spécifications techniques
- Type : Transformateur de courant
- Modèle : LZMK-10
- Conception : Ximai Electrical
- Durée : 7-15 jours
- Date de mise à jour : 10 juin 2025
