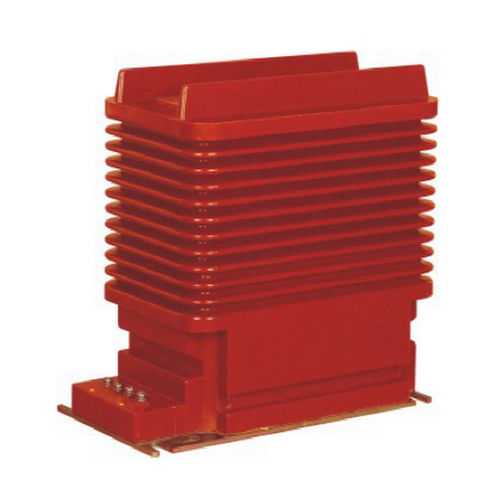

Transformateur de courant LZZBJ9-24

d'isolementde mesureenrobé résine

LZZBJ9-24 transformateur de courant intérieur Le transformateur LZZBJ9-24 est une structure entièrement fermée à isolation en résine époxy coulée sur pilier. Il adopte une bobine de noyau de fer en forme d'anneau, et la bobine secondaire est formée par moulage de résine. Le noyau de fer, l'enroulement primaire et l'enroulement secondaire sont coulés en un tout par résine époxy. La borne de sortie secondaire est équipée d'une boîte à bornes de sortie. La boîte à bornes peut acheminer le câblage secondaire dans trois directions, et le couvercle de protection a pour fonction d'empêcher le vol d'électricité. Il convient au système électrique avec une tension nominale de 24kV et moins, et est principalement utilisé pour la mesure du courant et de l'énergie électrique et pour la protection des relais. Niveau d'isolation nominal : 24/65/125 kV Fréquence nominale : 50Hz/60Hz Courant secondaire nominal : 5A / 1A Température ambiante : -35℃~ +40℃ Installation : Intérieur Remarque : L'enroulement secondaire peut être taraudé pour obtenir différents rapports.
