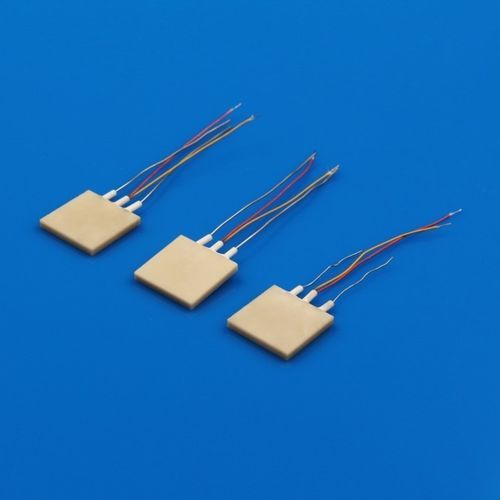

Barre chauffante Aluminum Nitride Ceramic Heater

en plaqueen céramiqueen nitrure d'aluminium

Aperçu
L'élément chauffant céramique en nitrure d'aluminium (AlN) développé par INNOVACERA permet une montée en température très rapide grâce aux céramiques AlN et offre une durée de service adaptée à divers environnements d'utilisation. Il est conçu pour une intégration comme composant chauffant à valeur ajoutée dans des systèmes et équipements industriels.

Caractéristiques du produit

• Propriétés thermiques : Conductivité thermique 150 W/mK ; Coefficient de dilatation thermique 4,5 ppm/°C
• Propriétés physiques : Masse volumique 3,2 g/cm³ ; Dureté 1050 Hv@500g ; Résistance à la flexion >250 MPa
• Caractéristiques électriques : Plage de tension nominale 12–240 V ; Capacitance 8.9 ; Tension d'isolement 15 kV/mm

Particularités
Le chauffage peut être fourni avec un thermocouple de type K intégré en option pour la mesure directe de la température, améliorant la réactivité lors de cycles thermiques rapides et permettant un contrôle et une surveillance sûrs.

Montée et descente rapide de température
La conductivité thermique élevée du substrat AlN permet des variations rapides de température. Les propriétés du matériau et un design à haute densité de puissance permettent des pentes thermiques allant jusqu'à 150°C/s.

Performances électriques
De bonnes propriétés d'isolement et une résistance à la tension sont maintenues à des températures élevées, assurant un fonctionnement fiable en environnements électriques exigeants.

Spécifications
Dimensions (L×T) [mm] | Tension [V] | Puissance [W] | Densité de puissance [W/cm²] | Valeur de résistance [Ω]
12.0 × 2.5 | 100-200 | 45/100 | 31/69 | 222/400
19 × 2.5 | 110-200 | 155 ±10% | – | 78
20.0 × 2.5 | 100-200 | 100 | 25 | 100/400
25.0 × 2.5 | 100-200 | 150-600 | 24-96 | 67
50.0 × 2.5 | 100-200 | 400-1600 | 16-64 | 25
Personnalisation | – | – | – | –

Applications

• Fabrication de semi-conducteurs
• Industrie automobile
• Équipements médicaux
• Machines d'emballage
• Industrie ferroviaire

Caractéristiques techniques

• Matériau : Nitrure d'aluminium (AlN)
• Conductivité thermique : 150 W/mK
• Coefficient de dilatation thermique : 4,5 ppm/°C
• Masse volumique : 3,2 g/cm³
• Dureté : 1050 Hv@500g
• Résistance à la flexion : >250 MPa
• Plage de tension nominale : 12–240 V
• Capacitance : 8.9
• Tension d'isolement : 15 kV/mm
• Capacité de chauffage/refroidissement rapide : jusqu'à 150°C/s
• Thermocouple de type K intégré en option pour la mesure de température
• Plusieurs options standard de dimensions/puissances/résistances (voir Spécifications)
