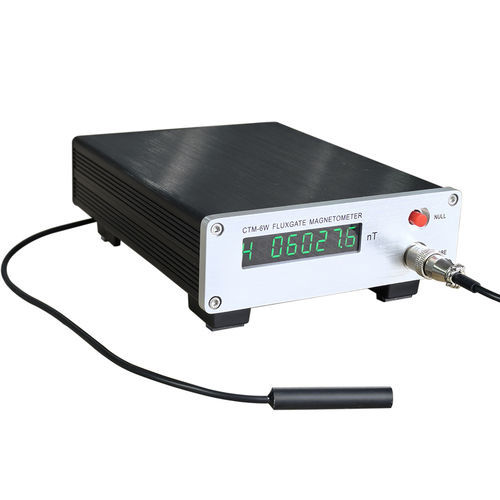

Magnétomètre numérique CTM-6W

Aperçu
Le CTM-6W est un magnétomètre fluxgate portable monoprobe pour la mesure de faibles champs magnétiques continus. Applications courantes : contrôle d'enceintes magnétiques, mesure des champs générés par bobines de mesure, magnétisme résiduel des matériaux, et mesure directe des composantes du champ terrestre avec résolution à six chiffres. L'instrument peut transmettre les données via une interface RS-232 et est conçu pour une utilisation terrain et pour l'étalonnage de capteurs à basse précision.

Principaux indicateurs de performance du CTM-6W

• Plage de mesure : ± 99999.9 nT (1 Gs)
• Résolution : 0.1 nT (affichage 6 chiffres)
• Bruit statique : < 0.2 nT (p-p)
• Biais magnétique résiduel : < 10 nT
• Précision : 0.05% ± 10 nT
• Affichage : LED, 6 chiffres
• Sortie : RS232 avec isolation optique, ASCII
• Compensation zéro : touche Zero en face avant (met n'importe quel point de la plage sur zéro)
• Temps de stabilisation : 15 min
• Alimentation : batterie lithium 12 V interne ou chargeur externe
• Dimensions sonde : Φ8 mm × 50 mm ; boîtier : 130 × 170 × 55 mm
• Autonomie batterie : ~15 heures en continu

Instructions et utilisation

• Insérer la sonde dans la prise en face avant et mettre l'appareil sous tension (panneau arrière). L'affichage indique le champ axial de la sonde (ex. H-98765.4 nT ; un « - » indique une direction opposée).
• Appuyer sur la touche Zero pour afficher P 00000.0 — cela décale la lecture à zéro pour mesurer de faibles variations par rapport à une valeur de référence. Appuyer de nouveau pour annuler.
• Interface RS232 (panneau arrière) : connecteur 9 broches standard ; communication asynchrone 8 bits, 8 bits de données, sans parité, 1 bit de stop ; débit 19200 bauds ; sortie ASCII. Envoyer 's' pour démarrer la transmission et 'q' pour l'arrêter.
• La batterie interne fournit environ 15 heures de fonctionnement continu. Lorsque la batterie est déchargée, l'affichage s'éteint. Le chargeur fourni se branche sur la prise arrière pour recharger la batterie et peut alimenter l'appareil pendant la charge (même lorsque l'appareil est éteint).

Exemple d'application
Pour mesurer le champ axial faible à l'intérieur d'un tube d'écran magnétique avec un magnétomètre monocomposant : placer la sonde coaxialement avec l'axe du tube et enregistrer la lecture B1 ; tourner la sonde de 180° et enregistrer B2 (avec le signe). Champ dans le tube = (B1 - B2) / 2. Zéro instrument (résidu) = (B1 + B2) / 2.

Précautions

• Manipuler la sonde et le boîtier avec soin ; éviter pressions, chocs ou chutes.
• Éloigner la sonde des champs magnétiques intenses pour éviter sa magnétisation.
• La sonde et le boîtier forment un ensemble appairé et doivent être utilisés ensemble.
• Utiliser uniquement le chargeur dédié fourni avec l'instrument.
• Pour préserver la batterie, recharger au moins une fois par mois si inutilisé.

Caractéristiques techniques

• Modèle : CTM-6W (magnétomètre fluxgate portable)
• Plage de mesure : ± 99999.9 nT (1 Gs)
• Résolution : 0.1 nT (affichage 6 chiffres)
• Bruit statique : < 0.2 nT (p-p)
• Biais magnétique résiduel : < 10 nT
• Précision : 0.05% ± 10 nT
• Affichage : LED, 6 chiffres
• Sortie : RS232 avec isolation optique, ASCII
• Paramètres série : 19200 bauds, 8 bits de données, sans parité, 1 bit de stop
• Compensation zéro : touche Zero en face avant
• Temps de stabilisation : 15 minutes
• Alimentation : batterie lithium 12 V interne ou chargeur externe ; le chargeur peut alimenter l'instrument et charger la batterie lorsque l'instrument est éteint
• Autonomie batterie : ~15 heures en continu
• Dimensions sonde : Φ8 mm × 50 mm
• Dimensions boîtier : 130 × 170 × 55 mm
