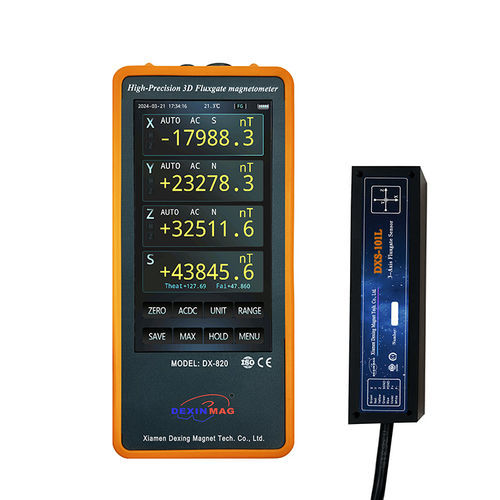

Magnétomètre 3 axes DX-820

USBnumérique

Le DX-820 est un magnétomètre fluxgate triaxial portable conçu pour la mesure de champs magnétiques faibles au niveau nT en recherche scientifique et en essais industriels. Il intègre une sonde fluxgate triaxiale ultra-sensible, de l'acquisition analogique/numérique avancée et une interface à écran tactile capacitif pour un usage terrain et laboratoire efficient.

Caractéristiques principales

• Écran tactile capacitif avec rétroéclairage ajustable
• Mesure de champ magnétique AC/DC
• Algorithme de correction d'orthogonalité
• Résolution de lecture 5¾ chiffres
• Commutation de plage intelligente (automatique)
• Analyse FFT avec affichage du spectre
• Affichage bilingue (chinois et anglais)
• Reconnaissance intelligente de la sonde
• Commutation haute-vitesse / basse-vitesse
• Affichage des valeurs mesurées et des courbes (3D et par axe)
• Affichage en coordonnées sphériques (vecteur et angles de basculement/déflexion)
• Sortie analogique 3 voies (BNC)
• Affichage des valeurs extrêmes/maximum et maintien du pic
• Bruit capteur ultra-faible
• Détection par seuil avec modes d'alarme 3D (Aucun / Dans la plage / Hors plage)
• Stockage des données (simple/continu), rappel et export
• Communication USB-C (TYPE-C) ; jeu d'instructions général compatible LabVIEW

Fonctions et interface utilisateur

• L'interface de mesure affiche : valeur de champ magnétique 3D, valeur vectorielle, angle de déflexion/basculement, plage, mode AC/DC, direction du champ, unité, heure, ID de sonde et niveau de batterie
• Boutons tactiles pour mise à zéro, commutation AC/DC, changement d'unité, changement de plage, sauvegarde des données, affichage max/min, maintien d'écran et menu
• Paramètres du menu : réglage des seuils, informations de version, visualisation des courbes, paramètres de communication, paramètres de l'appareil, étalonnage, sauvegarde/visualisation
• Fonction courbe : courbes temporelles tridimensionnelles, affichage mono-axe, détection de pics et FFT (0–2048 Hz) avec amplitude/fréquence des pics
• Logiciel PC hôte : surveillance en temps réel, enregistrement/tracés, étalonnage automatique de la sonde, auto-zéro, auto-plage, alarmes de seuil et réglages de temps/luminosité

Applications

• Surveillance du champ magnétique environnemental terrestre, des champs magnétiques de laboratoire et spatiaux
• Étalonnage des blindages magnétiques et des sources de champ
• Détection de champs magnétiques faibles en exploration géologique et systèmes de forage pétrolier
• Mesure de l'atténuation et de l'efficacité des blindages magnétiques et des chambres magnéticamente blindées
• Essais de moment dipolaire et de champs résiduels des équipements satellites
• Études d'étalonnage pour fluxgates, magnétorésistifs et autres capteurs
• Surveillance des précurseurs de séismes, observation volcanique et travaux géophysiques/environnementaux similaires
• Levés magnétiques aéroportés et marins ; recherches sur les faibles champs magnétiques en biologie

Caractéristiques techniques

• Modèle : DX-820 (magnétomètre fluxgate triaxial portable)
• Options de sonde et plages : sélectionnable ±100 μT et ±1000 μT
• Unités d'affichage : nT, μT, mGs
• Résolution : 0,1 nT
• Précision : DC ≤ 0,5 % RDG ; AC ≤ 1 % RDG
• Bande passante hôte : 50 kHz
• Fréquence de réponse : ≤ 2 kHz
• Bruit du capteur : 10 à ≤20 pTrms/√Hz à 1 Hz
• Erreur d'orthogonalité 3D : < 1°
• Hystérésis : < 2 nT à 1 × pleine échelle
• Coefficient de température de l'erreur : ±1 nT/℃ (une plage) et ±10 nT/℃ (plage étendue)
• Mise en service / étalonnage : possibilité d'étalonnage en 15 minutes
• Plages AC (≤100 Hz) : ±100 μT / ±1000 μT
• AC (>100 Hz) (RMS) : ±50 μT (RMS) / ±500 μT (RMS)
• Dimensions (unité principale) : 195 mm × 90 mm × 40 mm
• Taille de la sonde (standard) : 24 mm × 24 mm × 109 mm ; sonde miniature : 20 mm × 20 mm × 20 mm (pour mesures en espaces confinés)
• Affichage : écran tactile capacitif 5 pouces, résolution 720 × 1280
• Interface analogique : BNC (port de sortie analogique 3 canaux)
• Communication : TYPE-C (USB-C)
• Alimentation : batterie lithium intégrée
• Consommation : 4,2 W
• Autonomie en fonctionnement continu (batterie) : ~3,5 heures
• Sonde adaptatrice (standard) : capteur fluxgate 3D DXS-101L
• Poids de l'unité principale : 362,8 g
• Logiciel supporté : logiciel PC hôte avec enregistrement/tracé, étalonnage automatique de la sonde, transmission série en temps réel et interrogation par instructions fixes
