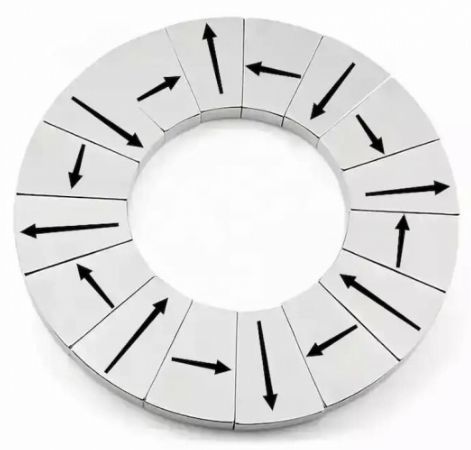

Assemblage magnétique DXHM-2000

Un aimant en réseau Halbach est un agencement conçu d'éléments magnétiques permanents dont l'aimantation tourne spatialement pour amplifier le champ magnétique d'un côté tout en l'annulant de l'autre. Cette géométrie produit un flux unilatéral fort avec des champs parasites réduits, permettant des circuits magnétiques compacts.

Applications produit

• Magnets souples pour réfrigérateurs (flux unilatéral pour améliorer la force de maintien)
• Systèmes de lévitation magnétique (Maglev / Inductrack)
• Wigglers Halbach pour synchrotrons et lasers à électrons libres (FEL)
• Source d'ions Halbach 0,7 T (exemple)
• Systèmes de propulseurs Halbach (cas d'utilisation)
• Assemblages Halbach pour faisceaux d'électrons (cas d'utilisation)
• Petits réseaux Halbach 96 pôles
• Réseaux Halbach face 4 pôles
• Réseaux Halbach linéaires de grande longueur
• Petits rotors Halbach (ex. rotor 27 mm)

Avantages

• Concentre le flux magnétique sur une face tout en minimisant le champ parasite sur la face opposée
• Utilisation plus efficace du matériau magnétique pour produire des champs directionnels intenses
• Applicable aux géométries circulaires et planes

Inconvénients / limitations

• Difficultés d'assemblage liées aux fortes forces de répulsion entre éléments magnétiques adjacents
• Effets mutuels de démagnétisation entre aimants voisins ; le risque augmente aux températures de fonctionnement élevées

Configurations et notes de conception

• Peut être réalisé sous forme de réseaux circulaires ou plans ; les géométries à « bucking-magnet » et la présence d'un entrefer peuvent améliorer l'efficacité du circuit
• L'utilisation d'un entrefer est courante pour améliorer sensiblement l'efficacité du circuit magnétique Halbach
• Des matériaux à haute coercivité, un assemblage mécanique soigné et des simulations magnétiques sont généralement nécessaires pour des réseaux robustes

Caractéristiques techniques / spécifications

• Type : réseau Halbach (assemblage magnétique)
• Propriété clé : concentration du flux sur une face — champ renforcé d'un côté, annulé de l'autre
• Usages typiques : magnets de réfrigérateur (magnets minces et flexibles), lévitation magnétique (Inductrack/Maglev), sources d'ions, propulseurs, systèmes à faisceau d'électrons, wigglers pour synchrotrons/FEL
• Considérations de conception : défis d'assemblage dus à la répulsion entre éléments ; risque de démagnétisation à haute température ; un entrefer peut améliorer les performances
• Fabricant : Xiamen Dexing Magnet Tech. Co., Ltd.
