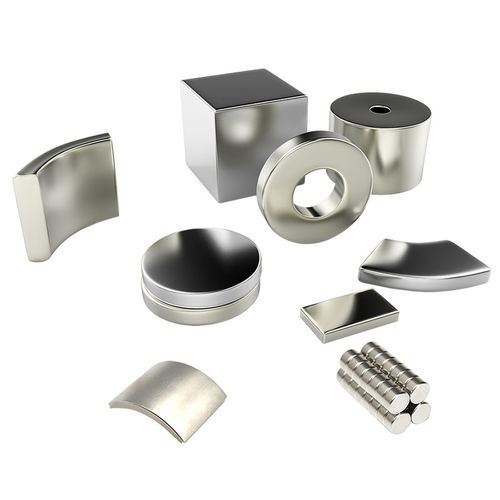

Aimant en NdFeB fritté Neodymium Magnet

en NdFeBhaute énergiehaute performance

L'aimant en néodyme est un aimant permanent fabriqué à partir d'un alliage de néodyme, de fer et de bore formant la structure cristalline tétragonale Nd2Fe14B. Ces aimants sont les plus puissants des aimants permanents disponibles dans le commerce et sont utilisés lorsque des performances magnétiques élevées sont requises. Aperçu Les aimants NdFeB frittés (Nd2Fe14B), les plus puissants disponibles sur le marché, sont produits par des procédés de métallurgie des poudres. Ils sont durs et cassants, ont une rémanence et une force coercitive très élevées, un produit énergétique élevé ((BH)max jusqu'à 51 MGOe) et offrent un rapport performance/coût élevé. La force coercitive intrinsèque peut dépasser 30 000 Oe. Les aimants NdFeB frittés sont réactifs à l'humidité et à l'oxygène et sont sujets à la corrosion ; des traitements de surface tels que l'or, le nickel, le zinc, l'étamage et les revêtements de résine époxy sont couramment appliqués en fonction de l'environnement de l'application. Les technologies de coulée en bandes et de HDDR permettent de fabriquer des aimants de haute performance (y compris >N52). NdFeB fritté - notes sur les matériaux clés

• Composition chimique et structure : Nd2Fe14B (tétragonal).
• Mécanique : dur et cassant ; le meulage et le tranchage sont possibles mais nécessitent des précautions.
• Corrosion : résistance à la corrosion la plus faible parmi les matériaux magnétiques courants ; les revêtements sont recommandés pour de nombreuses applications.
• Stabilité thermique : coefficient de température réversible de Br d'environ -0,100 à -0.126 %/°C ; stabilité de travail typiquement jusqu'à ~80°C pour les grades Hci bas et peut dépasser 200°C pour les grades Hci élevés (haute température).
• Performance : rémanence, coercivité et produit énergétique très élevés ; (BH)max peut atteindre jusqu'à 51 MGOe.
• Traitements de surface disponibles : placage d'or, de nickel, de zinc, d'étain, revêtement de résine époxy.

Propriétés magnétiques des aimants NdFeB frittés (tableau représenté sous forme de rangées de grades)

• Grade - Br (mT / KGs) - Hcb (kA/m / KOe) - Hcj (kA/m / KOe) - (BH)max (kJ/m3 / MGOe) - Température de travail la plus élevée (L/D ≥ 0,7)
• N33 - 1130-1170 mT (11,3-11.7 KGs) - ≥828 kA/m (≥10.4 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 247-271 kJ/m3 (31-34 MGOe) - 80 ℃
• N35 - 1170-1220 mT (11.7-12.2 KGs) - ≥860 kA/m (≥10.8 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 263-287 kJ/m3 (33-36 MGOe) - 80 ℃
• N38 - 1220-1250 mT (12.2-12.5 KGs) - ≥876 kA/m (≥11.0 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 287-310 kJ/m3 (36-39 MGOe) - 80 ℃
• N40 - 1250-1280 mT (12.5-12,8 KGs) - ≥876 kA/m (≥11.0 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 302-326 kJ/m3 (38-41 MGOe) - 80 ℃
• N42 - 1280-1320 mT (12.8-13.2 KGs) - ≥892 kA/m (≥11.2 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 318-342 kJ/m3 (40-43 MGOe) - 80 ℃
• N45 - 1320-1380 mT (13.2-13.8 KGs) - ≥892 kA/m (≥11.2 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 342-366 kJ/m3 (43-46 MGOe) - 80 ℃
• N48 - 1380-1420 mT (13.8-14.2 KGs) - ≥923 kA/m (≥11.6 KOe) Hcb - ≥876 kA/m (≥10.8 KOe) Hcj - 366-390 kJ/m3 (?46-49 ?) - 80 ℃
• N50 - 1380-1440 mT (13.8-14.4 KGs) - ≥923 kA/m (≥11.6 KOe) Hcb - ≥955 kA/m (≥12.1 KOe) Hcj - 376-408 kJ/m3 - 80 ℃
• N52 - 1430-1480 mT (14.3-14.8 KGs) - ≥860 kA/m (≥10.8 KOe) Hcb - ≥876 kA/m (≥11.0 KOe) Hcj - 398-422 kJ/m3 (50-53 MGOe) - 80 ℃
• Des qualités supplémentaires (M, H, SH, UH, EH, etc.) sont répertoriées avec leurs Br, Hcb, Hcj, (BH)max respectifs et des températures de fonctionnement admissibles plus élevées (par ex, de nombreux types H/SH/UH classés pour 100-200 ℃ ou plus) dans le tableau des propriétés complètes.

Caractéristiques physiques des aimants NdFeB frittés

• Température de Curie : 310 ~ 340 ℃
• Température de réversibilité : 310 ℃
• Température de réversibilité Coefficient de Br (20~100 ℃) : -0,100 ~ -0,126 %/°C
• Coefficient de température réversible de Hcj (20~100 ℃) : 0,100 ~ -0,126 %/°C Réversible de Hcj (20~100 ℃) : -0,50 ~ -0,65 %/°C
• Densité : ≥ 7,3 g/cm3
• Dureté Vickers : ~600
• Résistance à la flexion : ~250 MPa
• Résistance à la traction : ~80 MPa
• Résistance à la compression : ~1050 MPa
• Résistance spécifique : ~150 μΩ-cm
• Conductivité thermique : ~9 W/(m-°C)
• Dilatation thermique : ~5 ×10-6 (parallèle à l'orientation), ~-1,5 ×10-6 (verticale à l'orientation)
• Chaleur spécifique : ~460 J/(kg-°C)

Caractéristiques / spécifications techniques

• Système matériel : Nd2Fe14B (néodyme-fer-bore).
• Fabrication : NdFeB fritté (procédé métallurgique des poudres) ; les options avancées comprennent le moulage en bande et le HDDR pour obtenir des qualités de haute performance (y compris >N52).
• Points forts de la performance magnétique : rémanence et coercivité très élevées ; (BH)max jusqu'à ~51 MGOe ; force coercitive intrinsèque souvent >30 000 Oe.
• Options de protection de la surface : placage d'or, de nickel, de zinc, d'étain ; revêtement de résine époxy disponible pour la protection contre la corrosion.
• Comportement thermique : Coefficient de température Br ~-0,100 à -0,126 %/°C ; la température de travail dépend du grade (grades standard typiques jusqu'à ~80 ℃ ; grades spéciaux H/SH/UH/EH jusqu'à 100-200 ℃ ou plus).
• Mécanique/physique : densité ≥7,3 g/cm3 ; dureté Vickers ~600 ; résistance à la compression ~1050 MPa.
