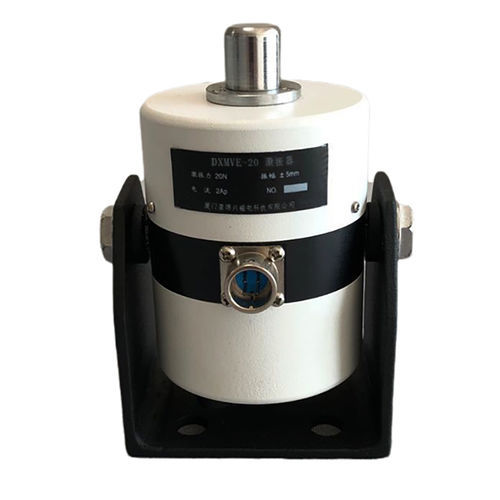

Excitateur électrodynamique DXEV series

Description du produit
La série DXEV d'excitateurs vibratoires électromagnétiques est un actionneur dont la force de sortie est proportionnelle au courant circulant dans sa bobine. Elle offre une réponse rapide, une grande course et une forte linéarité, et est conçue pour une installation et une intégration simples dans des bancs d'essai industriels et des systèmes actifs de contrôle des vibrations.

Applications

• Isolation active des vibrations et amortissement actif
• Simulation de sources de vibration
• Plateformes X-Y et plateformes six degrés de liberté
• Essais de vibration pour avions, fusées, automobiles, navires, trains, machines-outils, ponts, barrages et bâtiments
• Essais de fatigue de pièces et composants ; traitement de vieillissement par vibration

Vue d'ensemble
La série est compacte et légère, avec une efficacité élevée, une faible distorsion et une consommation réduite. Elle convient aux tâches de positionnement haute précision, au contrôle de vibrations haute performance et aux essais en laboratoire ou sur site nécessitant une sortie de force linéaire et une réponse dynamique rapide.

Caractéristiques techniques

• Nom de la série : DXEV series
• Modèles et paramètres :
  • DXEV-20
    • Force excitatrice maximale (N) : ≥20 N
    • Plage de bande (Hz) : 0-5000 Hz
    • Amplitude maximale (mm) : +5 mm
    • Constante de force (N/A) : ≥8
    • Courant de crête maximal (A) : 2.5 A
    • Température de fonctionnement : -30℃ - 70℃
    • Humidité de fonctionnement : ≤95% R.H
    • Poids (Kg) : 1 Kg
    • Dimensions (mm diamètre x hauteur) : Φ65 x 82.5
    • Amplificateur d'alimentation optionnel : DXACP-20
  • DXEV-50
    • Force excitatrice maximale (N) : ≥50 N
    • Plage de bande (Hz) : 0-3000 Hz
    • Amplitude maximale (mm) : +5 mm
    • Constante de force (N/A) : ≥16
    • Courant de crête maximal (A) : 3 A
    • Température de fonctionnement : -30℃ - 70℃
    • Humidité de fonctionnement : ≤95% R.H
    • Poids (Kg) : 3.5 Kg
    • Dimensions (mm diamètre x hauteur) : Φ109 x 133
    • Amplificateur d'alimentation optionnel : DXACP-50
  • DXEV-200
    • Force excitatrice maximale (N) : ≥200 N
    • Plage de bande (Hz) : 0-2000 Hz
    • Amplitude maximale (mm) : ±10 mm
    • Constante de force (N/A) : ≥8
    • Courant de crête maximal (A) : 25 A
    • Température de fonctionnement : -30℃ - 70℃
    • Humidité de fonctionnement : ≤95% R.H
    • Poids (Kg) : 15.5 Kg
    • Dimensions (mm diamètre x hauteur) : Φ190 x 175
    • Amplificateur d'alimentation optionnel : DXACP-200C
  • DXEV-500
    • Force excitatrice maximale (N) : ≥500 N
    • Plage de bande (Hz) : 0-2000 Hz
    • Amplitude maximale (mm) : ±10 mm
    • Constante de force (N/A) : ≥16
    • Courant de crête maximal (A) : 32 A
    • Température de fonctionnement : -30℃ - 70℃
    • Humidité de fonctionnement : ≤95% R.H
    • Poids (Kg) : 28 Kg
    • Dimensions (mm diamètre x hauteur) : Φ190 x 245
    • Amplificateur d'alimentation optionnel : DXACP-500G
  • DXEV-1000
    • Force excitatrice maximale (N) : ≥1000 N
    • Plage de bande (Hz) : 0-800 Hz
    • Amplitude maximale (mm) : ±10 mm
    • Constante de force (N/A) : ≥16
    • Courant de crête maximal (A) : 64 A
    • Température de fonctionnement : -30℃ - 70℃
    • Humidité de fonctionnement : ≤95% R.H
    • Poids (Kg) : 88 Kg
    • Dimensions (mm diamètre x hauteur) : Φ260 x 360
    • Amplificateur d'alimentation optionnel : DXACP-1000
