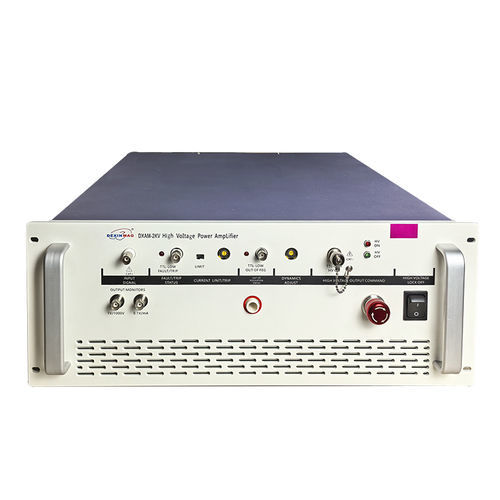

Amplificateur haute tension DXAM series

de puissancede tensionnumérique

Présentation

La série DXAM d'amplificateurs haute tension est un amplificateur AC/DC destiné aux laboratoires, conçu pour amplifier les signaux d'entrée et fournir une sortie haute tension contrôlée à des charges spécifiées dans des limites de distorsion définies. Compatible avec les générateurs de signaux courants, il est utilisé sur bancs d'essai et en R&D.

Principe de fonctionnement de l'amplificateur haute tension

L'amplificateur convertit une tension d'entrée en une forme d'onde de sortie haute tension adaptée au pilotage de charges haute tension et capacitives, avec fonctionnement en quatre quadrants et possibilité de polarisation continue selon les modèles.

Principales caractéristiques

• Architecture de sortie en quatre quadrants pour charges capacitives et charges complexes
• Commande en boucle fermée pour haute précision et sortie stable
• Protection contre les courts-circuits et les surcharges pour la sécurité de l'équipement
• Sortie stable adaptée aux applications d'alimentation programmable
• Faible bruit de sortie pour des mesures à très haute précision
• Gain de tension réglable numériquement et, sur certains modèles, mémorisation des réglages de gain

Points forts de la gamme

• DXAM-2KV : Sortie différentielle jusqu'à 1600 Vpp (±800 Vp) ; gain réglable numériquement avec sauvegarde en un clic ; sortie synchrone double canal.
• DXAM-4KV : Conçu pour l'amplification AC et DC ; performance équilibrée pour applications de laboratoire en moyenne tension.
• DXAM-10KV : Amplification DC/AC haute tension avec réglage numérique du gain et capacité de polarisation continue pour essais avancés.

Caractéristiques techniques

• Modèles : DXAM-4KV ; DXAM-10KV (série DXAM)
• Plage de tension de sortie : DXAM-4KV = 0 à ±4 kV DC ou crête AC ; DXAM-10KV = 0 à ±10 kV DC ou crête AC
• Plage de courant de sortie : DXAM-4KV = 0 à ±10 mA DC ou crête AC ; DXAM-10KV = 0 à ±40 mA DC ou crête AC
• Plage de tension d'entrée : 0 à ±10 V DC ou crête AC (selon modèles)
• Résistance d'entrée : 25 kΩ
• Gain en tension DC : DXAM-4KV = 400 V/V ; DXAM-10KV = 1000 V/V
• Précision du gain DC : Meilleure que 0,2 % de l'échelle
• Tension de décalage DC : DXAM-4KV = inférieure à ±1 V ; DXAM-10KV = inférieure à ±2 V
• Bruit de sortie : DXAM-4KV inférieur à 30 mV rms ; DXAM-10KV inférieur à 40 mV rms
• Vitesse de balayage (10 % à 90 %) : DXAM-4KV supérieure à 1000 V/µs ; DXAM-10KV supérieure à 750 V/µs
• Bande passante petit signal (-3 dB) : meilleure que 10 kHz
• Bande passante grand signal (-3 dB) : DXAM-4KV meilleure que 20 kHz ; DXAM-10KV meilleure que 5 kHz
• Polarisation DC : prise en charge (les modèles offrent une capacité de polarisation)
• Capacité de sortie interne : 300 pF (sortie haute tension)
• Limitation automatique de puissance : protège l'amplificateur en cas de surcharge
• Stabilité : dérive dans le temps inférieure à 100 ppm/h (non cumulative) ; dérive avec la température inférieure à 120 ppm/°C
• Rapport de surveillance tension : DXAM-4KV = 1 V pour 400 V ; DXAM-10KV = 1 V pour 1000 V
• Bruit de surveillance tension : inférieur à 20 mV rms
• Précision de surveillance tension : meilleure que 0,5 % de l'échelle
• Rapport de surveillance courant : DXAM-4KV = 1 V pour 4 mA ; DXAM-10KV = 1 V pour 2 mA
• Bruit de surveillance courant : DXAM-4KV = 10 V rms ; DXAM-10KV = 12 V rms
• Précision DC de la surveillance courant : meilleure que 2 % de l'échelle
• Interface de sortie haute tension : DXAM-4KV = connecteur coaxial MHV ; DXAM-10KV = connecteur haute tension
• Alimentation requise : AC 220 V, 50/60 Hz

Applications

• Essais MEMS et microactionneurs
• Test et alimentation de transducteurs ultrasonores
• Pilotage de champs électromagnétiques et essais matériaux
• Recherche et prototypes de transmission d'énergie sans fil
• Essais électroniques expérimentaux et activités R&D

Commandes et assistance

Contactez notre équipe commerciale pour options de configuration, polarisation DC personnalisée, choix de connecteurs et forfaits de calibration/maintenance. Fournissez les caractéristiques de charge et la source de signal pour un conseil optimal.
