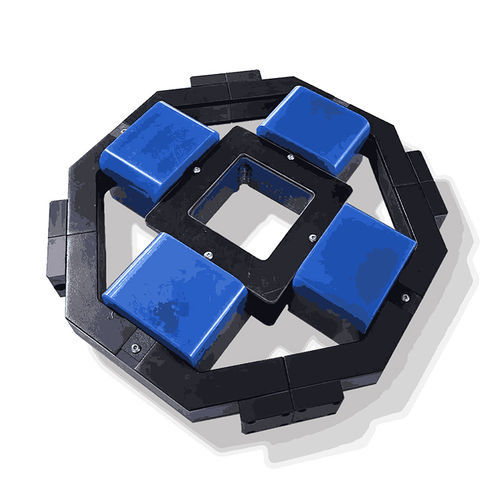

Aimant en ferrite Alternating Electromagnet

pour applications médicalespour assemblage

L'électro-aimant alternatif est conçu pour générer des champs magnétiques contrôlés en courant alternatif pour la recherche, l'enseignement et les applications industrielles. Il offre une intensité de champ réglable, une compatibilité avec le fonctionnement en courant alternatif et en courant continu, ainsi qu'un haut degré de personnalisation pour répondre aux exigences spécifiques de l'expérimentation ou de la production. Caractéristiques du produit

• Compatible CA et CC
• Intensité de champ magnétique réglable
• Facile à intégrer
• Haut degré de personnalisation

Scénarios d'application

• Expériences de physique
• Biomédecine
• Science des matériaux
• Production industrielle

Structure du produit Le noyau et la culasse sont généralement constitués de tôles d'acier au silicium, de ferrite manganèse-zinc ou d'autres alliages magnétiques doux. Ils sont conçus pour générer des champs magnétiques alternatifs avec des fréquences allant jusqu'à la gamme des kHz afin de réduire les courants de Foucault. Des images d'assemblages et de composants typiques sont fournies sur la page du produit. Valises

• DXJL-410 Electro-aimant AC bidimensionnel
  • Intensité de champ magnétique maximale : 30mT @ 3A
  • Dimensions de la face de l'électrode : 1.5mm * 1.0mm
  • Entrefer fixe : 30mm
  • Résistance au froid : 3.0Ω
  • Gamme de fréquence : 0-30Hz
  • Poids : 10Kg
• DXJL-60004 électro-aimant alternatif
  • Intensité maximale du champ magnétique : 900GS @ 40A
  • Dimensions de la face de l'électrode : 70mm * 80mm
  • Entrefer fixe : 60mm
  • Résistance au froid : 0.15Ω
  • Gamme de fréquence : 10-100Hz
  • Poids : 60Kg
• DXJL-5080 électro-aimant alternatif
  • Intensité maximale du champ magnétique : 2000Gs
  • Dimensions de la face de l'électrode : 50mm * 80mm
  • Entrefer fixe : 60mm
  • Résistance au froid : 0.17Ω
  • Gamme de fréquence : 45-500Hz
  • Poids : 150Kg
• DXJL-5020 Electro-aimant tridimensionnel AC
  • Intensité de champ magnétique maximale : 25mT @ 40A
  • Dimensions de la face de l'électrode : 1.5mm * 1.5mm
  • Espace d'air fixe : 60mm
  • Résistance au froid : 0.05Ω
  • Gamme de fréquence : 10-500Hz
  • Poids : 10Kg
• DXJL-30 électro-aimant alternatif
  • Intensité maximale du champ magnétique : 800Gs @ 40A
  • Dimensions de la face de l'électrode : 30mm * 25mm
  • Entrefer fixe : 30mm
  • Résistance au froid : 1.5Ω
  • Gamme de fréquences : 5-1000Hz
  • Poids : 3.2Kg

Caractéristiques / spécifications techniques

• Matériaux de base : tôles d'acier au silicium, ferrite manganèse-zinc ou autres alliages magnétiques doux
• Conçus pour des champs magnétiques CA (fréquences jusqu'à kHz) afin de minimiser les courants de Foucault
• Compatibilité : Fonctionnement en courant alternatif et continu
• Intensité du champ magnétique réglable ; disponible dans de multiples configurations de modèles (2D, 3D, faces d'électrodes petites à grandes)
• Avantages typiques par rapport aux bobines à noyau d'air : taille plus petite et champ magnétique réalisable plus élevé
• Personnalisation : les dimensions mécaniques, les faces d'électrodes, l'entrefer, la résistance de la bobine et la fréquence de fonctionnement peuvent être adaptés aux exigences du client
