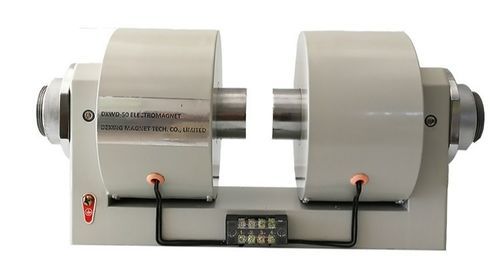

Aimant à champ magnétique rotatif DXWD series

Présentation : La série DXWD d'électroaimants de laboratoire est un système à circuit magnétique fermé qui génère un champ magnétique contrôlable entre deux pôles par l'alimentation d'une bobine. Les modèles comprennent des dipôles à entrefer réglable et des variantes pour fonctionnement horizontal, vertical ou rotatif, avec options de refroidissement par eau et modules accessoires pour intégration aux bancs d'essai.

Principe de fonctionnement : L'appareil est constitué d'enroulements de bobine, d'un yoke, de pôles en fer et de faces de pôles. L'alimentation de la bobine crée un flux magnétique concentré dans les pièces ferromagnétiques et à travers l'entrefer ; la variation du courant d'excitation ou de l'entrefer permet d'ajuster le champ dans la zone des pôles.

Composants principaux :

• Entrefer : espace entre les pôles où se forme le champ magnétique.
• Capuchon de pôle (face de pôle) : façonne le champ et constitue la surface de travail.
• Bobine : ensemble d'enroulements d'excitation (configurations série/parallèle possibles).
• Yoke : chemin de retour magnétique guidant le flux.
• Poignée de réglage : mécanisme pour positionner/régler l'entrefer.
• Bornier : connexions électriques pour l'alimentation et la configuration des enroulements.
• Raccords entrée/sortie : orifices pour la circulation d'un refroidissement par eau en option.
• Châssis : support de table ou base de fixation en accessoire.

Applications :

• Mesures de l'effet Hall et caractérisation magnétique
• Études de magnétorésistance et magnétostriction
• Magnétométrie par couple et par force
• Systèmes VSM (Vibrating Sample Magnetometer) et essais de matériaux magnétiques
• Expériences magnéto-optiques et usages sur microscope/sonde (conceptions à pince ou personnalisées)

Précautions :

• Utiliser une alimentation conforme aux valeurs nominales du modèle choisi ; une alimentation incorrecte peut endommager l'appareil.
• Maintenir un courant d'excitation stable ; un courant excessif peut surchauffer ou endommager la bobine.
• Assurer une dissipation thermique adéquate ; pour des opérations prolongées à fort courant, utiliser un refroidissement actif (option eau).
• Maintenir une distance de sécurité par rapport aux champs magnétiques intenses et éviter les objets ferromagnétiques près des pôles.
• Si des équipements sensibles sont à proximité, prévoir un blindage magnétique pour éviter les interférences.
• Manipuler avec précaution lors du transport et installer sur un support stable avec connexions électriques et de refroidissement correctes.
• Effectuer des inspections périodiques des câblages, bobines et circuits de refroidissement.
• Éviter l'utilisation en environnements humides, corrosifs ou inflammables.

Dépannage :

• Pas de champ mesurable après alimentation : vérifier l'absence d'ouverture de circuit, contrôler le courant de l'alimentation, mesurer la résistance DC de la bobine et vérifier le gaussmètre.
• Champ inférieur aux attentes : vérifier la configuration des enroulements, la précision du courant d'alimentation, le réglage de l'entrefer et le choix des faces de pôle (des faces FeCo peuvent être nécessaires pour des champs plus élevés).
• Le courant n'atteint pas la valeur réglée en champ élevé : vérifier la surchauffe de la bobine (mesurer la température de surface et la résistance DC) et laisser refroidir avant reprise.
• Fuite électrique ou hydraulique : inspecter les enroulements et les tuyaux de refroidissement et signaler les défauts internes au service maintenance.

Exemples et variantes :

• DXWD Dipôle à entrefer réglable (série DXWD) — dipôle horizontal avec grande zone de travail pour intégration.
• DXSB Double-yoke double-tuning à entrefer réglable — yoke fermé, champ horizontal, support à 45° pour accès aux échantillons.
• DXSBV Électroaimant vertical à entrefer variable — orientation verticale avec échantillon sous la face de pôle.
• DXXZ Électroaimant de laboratoire rotatif — rotation à 360° ; contrôle pas-à-pas optionnel, rotation programmable avec résolution ~0,1°.
• DXEG Électroaimant à pince — conception pour espaces restreints ou compatibilité microscope.
• Variantes multipolaires (DXDJ), à entrefer fixe (DXSG), champs alternatifs (AC) et conceptions sur mesure disponibles ; la plupart des produits sont configurables selon les besoins client.

Caractéristiques techniques (exemples représentatifs) :

• Dénomination de la série : DXWD.
• Exemples de modèles représentatifs :
  • DXWD-50 — diamètre de pôle : Φ50 mm ; plage d'entrefer : 0–80 mm (exemple) ; entrefer exemple : 10 mm ; champ max : ~0,9 T ; puissance : ~0,3 kW.
  • DXWD-80 — diamètre de pôle : Φ80 mm ; plage d'entrefer : 0–80 mm ; entrefer exemple : 20 mm ; champ max : ~1,1 T ; puissance : ~1,2 kW.
  • DXWD-100 — diamètre de pôle : Φ100 mm ; plage d'entrefer : 0–80 mm ; variantes de face Φ60/Φ100 ; champ max jusqu'à ~1,8 T (selon modèle/entrefer) ; puissance : ~1,6 kW.
  • DXWD-130 — diamètre de pôle : Φ130 mm ; plage d'entrefer jusqu'à 0–100 mm ; exemples de champ max ~2,3 T ; puissance : ~3,0 kW.
  • Modèles plus grands (DXWD-175 à DXWD-380) — diamètres et plages d'entrefer augmentés, puissances supérieures (exemples jusqu'à ~20 kW) ; consulter les données modèles pour valeurs exactes.
• Refroidissement : option refroidissement par eau pour fonctionnement prolongé à fort courant.
• Matériaux de pôle : têtes de pôle FeCo disponibles pour concentration de champ accrue.
• Fixation & accessoires : châssis de montage, tables de rotation/traduction, contrôleurs de température et accessoires mécaniques personnalisés selon besoins.
