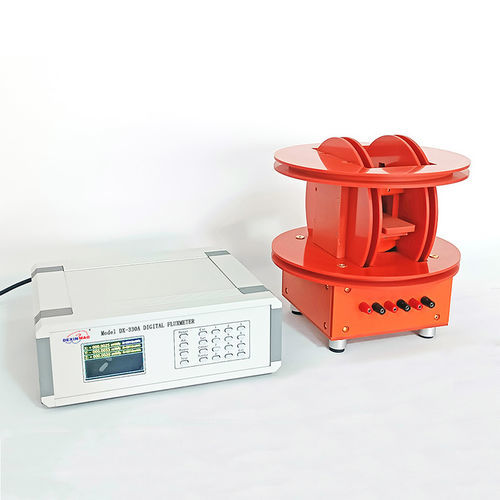

Fluxmètre pour champs magnétiques DX-330A

numérique

Présentation

Le DX-330A est un fluxmètre numérique tridimensionnel de précision conçu pour mesurer le flux magnétique et les champs magnétiques. Il est destiné à la recherche et à l'analyse des aimants permanents et des matériaux magnétiques doux, ainsi qu'aux applications de mesure en série lorsqu'il est associé à un logiciel PC.

Principales caractéristiques

• Haute résolution d'acquisition et d'affichage : affichage 6 chiffres sur écran TFT 3,5 pouces en couleurs réelles pour des mesures précises.
• Réglage automatique intelligent de la dérive sans intervention manuelle.
• Méthode « zéro puis mesure » pour éliminer le point zéro du flux magnétique ; affichage direct des valeurs de flux pour une utilisation simplifiée.
• Fonctions de tri avec limites supérieure et inférieure intégrées et résultats OK/NG pour le contrôle qualité.
• Interfaces de communication automatisées pour permettre des tests et tris rapides et automatisés du flux magnétique.
• Compatibilité automatique avec plusieurs bobines et accessoires de mesure sans reconfiguration des paramètres.
• Interface USB Type-B standard et logiciel optionnel pour constituer un système de mesure automatisé avec stockage massif des données.
• Mesure simultanée sur trois canaux.

Méthodes d'essai

• Mesure du flux d'un cylindre : placer l'échantillon sur la platine en s'assurant que les lignes de champ magnétique traversent verticalement la bobine.
• Mesure du flux d'une plaque magnétique : placer l'échantillon sur la platine en s'assurant que les lignes de champ magnétique traversent verticalement la bobine.
• Mesure de bobine (sonde longitudinale) : placer la sonde longitudinale dans la zone centrale du solénoïde pour la mesure.

Caractéristiques techniques

• Alimentation : AC 220 V ±10 %, 50/60 Hz, 1 A
• Affichage : écran TFT 3,5 pouces en couleurs réelles, affichage 6 chiffres
• Dimensions (L × P × H) : 307 mm × 260 mm × 120 mm
• Poids : environ 3,5 kg
• Environnement : température 0℃–50℃ ; humidité 40%–85% HR
• Temps d'équilibre thermique : connecter le dispositif d'entrée du signal et attendre environ 20 minutes pour la stabilisation de la dérive
• Plages de flux X : 10 mWb / 20 mWb / 50 mWb / 100 mWb (quatre plages, extensible)
• Plages de flux Y : 10 mWb / 20 mWb / 50 mWb / 100 mWb (quatre plages, extensible)
• Plages de flux Z : 10 mWb / 20 mWb / 50 mWb / 100 mWb (quatre plages, extensible)
• Résolution minimale : 0,1 µWb (application pleine échelle)
• Réglage de la dérive : réglage automatique intelligent (pas d'opération manuelle)
• Nombre de canaux : trois canaux (mesure simultanée possible)
• Dérive intégrale : ≤ 1 µWb/min ou 0,01% RG/min (prendre la valeur la plus élevée)
• Précision : ≤ 0,3% RD + 10 µWb (≥ 50% de l'échelle)
• Fonction de tri : réglage des paramètres de tri par limites supérieure et inférieure
• Interface de communication : port USB Type-B
• Interface automatique : connecteur sans soudure (optionnel)
• Sortie numérique : interface RS232C (optionnel)
• Sortie analogique : ±10 V correspondant à la pleine échelle, connecteur sans soudure (optionnel)
• Logiciel de mesure : disponible pour Windows XP, Windows 7, Windows 10 (32/64 bits)
• Remarques : RD indique la valeur lue ; RG est la valeur de plage courante. Les spécifications du produit peuvent être mises à jour ; les données contractuelles/pratiques prévalent.
