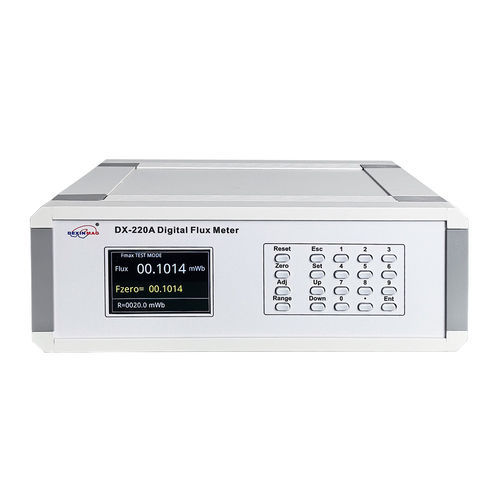

Fluxmètre numérique DX-220A

Le DX-220A est un fluxmètre numérique haute précision destiné à la mesure et au tri du flux magnétique dans les aimants permanents, les matériaux magnétiques doux et diverses sources de champ magnétique. Il intègre un système d'acquisition AD 24 bits intégré et des fonctions automatisées pour des essais rapides, reproductibles et la gestion automatisée des données.

Aperçu
Système d'acquisition haute précision AD 24 bits développé par Dexinmag avec résolution d'acquisition et d'affichage atteignant un millionième. Supporte la mesure du flux magnétique et le tri automatique par limites hautes/basses avec indication visible OK/NG. L'instrument utilise un algorithme dynamique intelligent d'ajustement de dérive et une méthode zero-first-then-test pour éliminer le point zéro du flux et simplifier l'utilisation. Fournit des interfaces de communication automatisées pour des flux de tests massifs intégrés et peut être associé à un logiciel PC optionnel pour le stockage de données à grande échelle et les systèmes de mesure automatisés.

Caractéristiques clés

• Écran TFT couleur vraie grade médical 3,5 pouces avec affichage numérique sur six chiffres pour une meilleure lisibilité et précision
• Algorithme intelligent d'ajustement dynamique de dérive pour compensation automatique sans intervention manuelle
• Méthode zero-first-then-test pour supprimer le point zéro du flux magnétique et afficher directement la valeur du flux
• Tri par limites hautes et basses avec indication visible OK/NG
• Interfaces de communication automatisées pour des tests et tris rapides et automatisés
• Compatibilité automatique avec plusieurs bobines et montages de mesure sans réajustement des paramètres
• Interface USB Type-B standard et logiciel PC optionnel pour systèmes de mesure automatisés et stockage massif de données

Méthodes d'essai (résumé)
Placements recommandés : placer des échantillons cylindriques ou des plaquettes magnétiques sur la platine de manière à ce que les lignes de champ passent verticalement à travers la bobine ; pour la mesure de bobines ou solénoïdes, placer la sonde longitudinale au centre du solénoïde et perpendiculaire aux lignes de champ. Des images et schémas illustratifs sont fournis pour la position correcte de la sonde et des échantillons.

Caractéristiques techniques

• Alimentation : AC 220V ±10%, 50/60Hz, 1A
• Mode d'affichage : LCD TFT vraie couleur, affichage sur six chiffres
• Dimensions (L×P×H) : 307 mm × 260 mm × 120 mm
• Poids : Environ 3,5 kg
• Environnement d'utilisation : Température 0℃ – 50℃ ; Humidité 40% – 85% HR
• Temps d'équilibre thermique : Connecter l'appareil d'entrée de signal et attendre ~20 minutes pour stabilisation de la dérive
• Plage de flux magnétique : 10 mWb / 20 mWb / 50 mWb / 100 mWb (quatre plages, extensible)
• Résolution minimale : 0,1 µWb (valable sur toute la plage)
• Réglage de dérive : Ajustement automatique intelligent de dérive (sans intervention manuelle)
• Dérive intégrale : ≤1 µWb/min ou 0,01%RG/min (selon la plus grande valeur)
• Précision : ≤0,3%RD + 10 µWb (pour ≥50% de l'échelle)
• Fonction de tri : Paramètres de tri par limites hautes et basses configurables
• Interface de communication : USB Type-B
• Interface automatique : Interface raccord sans soudure (option)
• Sortie numérique : Interface RS232C (option)
• Sortie analogique : Correspondant pleine échelle ±10 V, interface raccord sans soudure (option)
• Compatibilité logicielle de mesure : Windows XP, Windows 7, Windows 10 (32/64 bits)
• Remarques : Les spécifications produit peuvent être mises à jour ; le contrat ou la fiche technique fait foi
