Système de test de champ magnétique DX-2012F

de champ magnétique multidimensionnelde moteurpour l'aéronautique

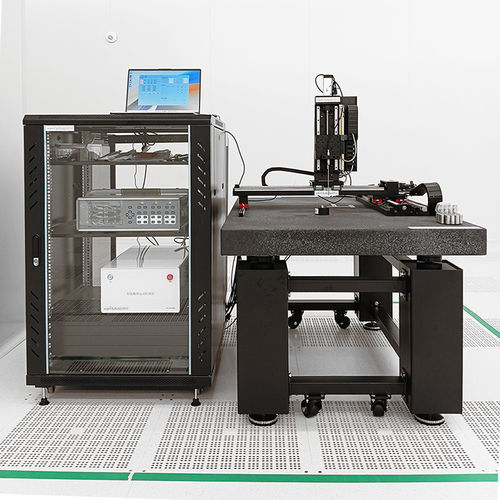

Le DX-2012F est un système de mesure numérique entièrement automatique, multidimensionnel et haute précision, conçu pour cartographier les distributions tridimensionnelles de champs magnétiques AC et DC autour d'objets et dans des volumes de forme arbitraire. Il collecte, visualise (1D/2D/3D), enregistre et exporte les données de mesure pour analyse et impression, en prenant en charge des séquences automatisées reproductibles pour la production et la recherche.

Applications et périmètre

• Caractérisation des distributions magnétiques 3D (AC/DC) dans l'espace libre, les cavités et sur des surfaces courbes.
• Mesure de champs uniformes, anneaux multipôles, répartitions pôles N/S, champs de moteurs et d'actionneurs, aimants supraconducteurs, champs MRI et autres assemblages magnétiques.
• Adapté à la R&D industrielle, au contrôle qualité, à l'aéronautique, à la défense et aux laboratoires scientifiques.

Principales caractéristiques

• Acquisition et balayage automatisés pilotés par PC avec flux de mesures séquencés, journalisation en base de données (Microsoft Access) et génération de graphiques pour rapports imprimables.
• Architecture mécanique modulaire : plateforme de translation 3D et plateau rotatif configurables ; combinables et personnalisables selon la géométrie des pièces ; extension optionnelle à 5 axes.
• Gaussmètre numérique haute précision avec micro-sondes Hall disponibles en 1D, 2D et 3D pour des mesures locales précises et le maillage du champ.
• Mouvements et routines de mesure gérés par logiciel pour un fonctionnement sans surveillance et un suivi longue durée.
• Logiciel et instruments enregistrés et vérifiés par l'organisme national de métrologie pour traçabilité des mesures.

Configuration système (vue logique)

• Acquisition : PC avec logiciel de contrôle, gaussmètre haute précision (1D ou 3D) et sonde micro-Hall compatible.
• Positionnement : unités de déplacement électroniques multi-axes, contrôleur de station et modules de commande pilotés par les commandes PC.

Modèles de gaussmètres / options numériques

• DX-360 — Plage : 10 nT à 30 T — Précision : ±0.15% ±0.005 (de la lecture)
• DX-210 — Plage : 10 nT à 30 T — Précision : ±0.10% ±0.005 (de la lecture)
• DX-180 — Plage : 10 nT à 30 T — Précision : ±0.05% ±0.005 (de la lecture)
• DX-160 — Plage : 100 nT à 3 T — Précision : ±0.20% ±0.005 (de la lecture)

Capacités représentatives d'imagerie / de mesure

• Génère des graphiques 1D, 2D et 3D à partir des données mesurées ; conserve les résultats en base de données pour consultation, comparaison et rapports imprimables.

Spécifications techniques

• Volume de balayage typique (standard) : 200 mm × 200 mm × 200 mm (X, Y, Z). Volumes personnalisés disponibles sur demande.
• Résolution de translation (mécanique) : 0,00039 mm ; précision positionnelle : 0,01 mm ; répétabilité < 0,005 mm.
• Résolution de rotation : < 0,0002° ; précision de rotation : 0,01° ; répétabilité < 0,005°.
• Vitesses de déplacement programmables : multiples paliers (2–64 classes de vitesse).
• Dimensions des sondes : micro-sondes Hall — 1D φ0,5 mm ; 2D φ1,2 mm ; 3D φ1,2 mm.
• Courses plateforme CNC multi-axes (sélectionnables) : X : 50 mm–4000 mm (résolution 0,00039 mm) ; Y : 50 mm–2000 mm (résolution 0,00039 mm) ; Z : 50 mm–2000 mm (résolution 0,00039 mm).
• Plateau rotatif : course complète 360° avec résolution angulaire 0,0002° pour les axes T et θz.
• Format base de données : Microsoft Access ; sorties : journaux de données et graphiques imprimables.
