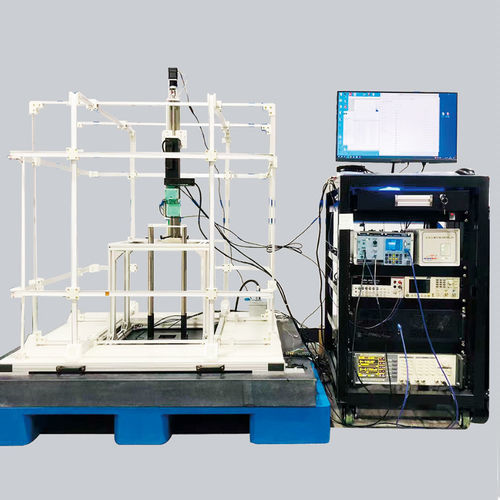

Système de scanning magnétique faible DXSS-WM

3Dde cartographiede laboratoire

Le système de balayage magnétique faible est un instrument à haute sensibilité pour cartographier et mesurer des moments magnétiques extrêmement faibles et des champs magnétiques faibles. Il a été développé dans le cadre du projet majeur d'instruments du Programme national clé de recherche et développement dirigé par l'Institute of Physics, Chinese Academy of Sciences.

Domaines d'application

• Sciences des matériaux : matériaux composites magnétiques doux
• Exploration spatiale : décodage magnétique des résidus lunaires
• Exploration géologique : cartographie magnétique du basalte
• Autres : anti-contrefaçon magnétique pour billets de banque

Trois avancées technologiques clés

• Optimisation des matériaux et dispositifs GMI à haute sensibilité
• Mesure précise et efficace du moment magnétique et inversion magnétique
• Mesure différentielle selon l'axe Z et détection verrouillée en phase des micro‑vibrations

Remarques supplémentaires

• Le produit de mesure magnétique 10p emu représente une percée de zéro à un.
• Cet instrument de balayage magnétique faible à haute sensibilité a été développé dans le cadre du projet majeur d'instruments du Programme national clé de recherche et développement dirigé par l'Institute of Physics, Chinese Academy of Sciences.

Caractéristiques techniques / spécifications

• Description des indicateurs / objectifs du projet (contexte d'en-tête de tableau)
• Sensibilité du moment magnétique : ≤1×10⁻¹⁴ Am²
• Écart du module du moment magnétique : ≤2%
• Écart de direction du moment magnétique : ≤1
• Écart de direction du champ magnétique : ≤1,5 pT/√Hz
• Sensibilité du signal moment : ≤50 μm
• Résolution spatiale : ≤1 μm
• Précision de positionnement : ≥51 mm × 51 mm
• Plage de balayage : ≥1 T réglable
• Champ magnétique de charge par impulsion maximal : ≥1 T réglable
• Champ magnétique de décharge AC maximal : ≥3000 hours
• MTBF (temps moyen entre pannes) : ≥8 niveaux
• Readiness technologique : ≥3
• Nombre de domaines d'application : logiciel système avec fonction d'inversion du moment magnétique
