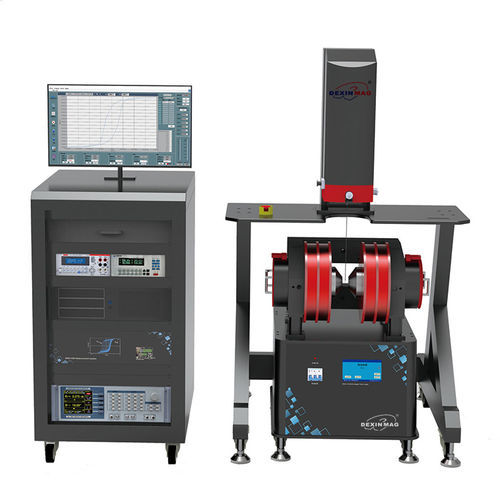

Magnétomètre à échantillon vibrant DXV-8000 VSM

courbe d’aimantationcourbe de désaimantationboucles d’hystérésis

Présentation

Le DXV-8000 VSM (magnétomètre à échantillon vibrant) est un instrument de laboratoire destiné à mesurer les propriétés magnétiques d'une large gamme de formes d'échantillons (films minces, liquides, poudres, échantillons massifs). Il est optimisé pour les films multicouches et les matériaux à faible moment magnétique et prend en charge des modules configurables de champ magnétique et de température.

Échantillons mesurables et résultats de mesure

• Échantillons mesurables : matériaux magnétiques naturels, alliages particulaires, semi‑conducteurs magnétiques, films magnétiques, matériaux à effet thermomagnétique, etc.
• Résultats de mesure : courbes d'aimantation, courbes d'hystérésis (M-H), moment magnétique en fonction du temps/température/angle, température de Curie, température de transition supraconductrice (option basse température), mesures FORC (first-order reversal curve).

Principales fonctions

• Test de boucle d'hystérésis (M-H) : obtention de la force coercitive, de l'aimantation rémanente et du moment magnétique de saturation.
• Mesure du moment magnétique en fonction de la température (M-T) incluant la transition supraconductrice (option basse température) et la température de Curie (option haute température).
• Prise en charge des mesures FORC.
• Rotation d'échantillon : rotation motorisée continue à 360° pour mesures dépendantes de l'angle.
• Capteur de déplacement laser haute précision : résolution minimale 1 µm, capable de détecter des variations d'amplitude de 1 µm.
• Bonne stabilité d'amplitude et centrage automatique haute précision des échantillons avec bonne répétabilité.
• Acquisition de données rapide : moment magnétique, champ magnétique et température collectés en continu à des intervalles de 10 ms.
• Prise en charge des tests de moment magnétique vectoriel (option) pour mesurer les composantes vectorielles et les matériaux anisotropes.
• Options modulaires : diverses options champ magnétique et température variable (électroaimants, cryostats, fours haute température, thermostats intégrés, bobine vectorielle) pour étendre la plage de mesure.
• Logiciel : implémentation sous LabVIEW facilitant l'utilisation et la personnalisation par scripts.

Options système et accessoires supplémentaires

• Option bobine vectorielle : mesure vectorielle X et Y simultanée pour matériaux magnétiques anisotropes ; compatible avec mesures basse et haute température.
• Tiges d'échantillon standards : prise en charge de plusieurs tiges spécialement conçues pour films minces, liquides, poudres et échantillons massifs.
• Autres accessoires (exemples) : contrôleur de température (thermostat), pompe mécanique (pré‑vide), pompe moléculaire (haut vide), réservoir d'azote liquide avec tube d'alimentation, tube d'alimentation pour refroidissement, refroidisseur à eau (refroidissement de l'aimant et de l'équipement), tige d'échantillon haute température, contenants jetables pour montage d'échantillons.

Caractéristiques techniques

• Moment magnétique — Plage de mesure : 34×10^-9 emu ~ 10^3 emu
• Moment magnétique — Stabilité : ±0,05% / jour
• Moment magnétique — Répétabilité : ±0,5%
• Moment magnétique — Précision : ±1%
• Moment magnétique — Sensibilité : 1×10^-7 emu
• Moment magnétique — Bruit (10 s/pt RMS) : 30 nemu
• Moment magnétique — Bruit (10 s/pt P-P) : 80 nemu
• Masse d'échantillon : 0 g – 10 g
• Amplitude de vibration : 5 mm – 10 mm
• Fréquence de vibration : 55 – 85 Hz
• Plancher de bruit mesuré (typique) : au niveau 10^-8 emu (ex. : 3×10^-8 emu à 10 s/point ; 23,9 nemu RMS mesurés à un intervalle de collecte de 10 s)
• Options d'électroaimant : électroaimants push-pull Dexinmag avec 6 entraxes fixes (7,5 mm, 12 mm, 20 mm, 25 mm, 28 mm, 50 mm) — modèles DXWDS-130 et DXWDS-225.
• Performance aimant (température ambiante) : DXWDS-130 → 2,8 T ; DXWDS-225 → 3,2 T
• Performance aimant (option basse température) : DXWDS-130 → 2,1 T ; DXWDS-225 → 2,4 T
• Performance aimant (option haute température) : DXWDS-130 → 1,7 T ; DXWDS-225 → 2,4 T
• Performance aimant (mesures haute & basse température) : DXWDS-130 → 2,1 T ; DXWDS-225 → 2,6 T
• Précision de l'aimant : 1%
• Résolution de l'aimant : 1 mOe
• Stabilité de l'aimant : 100 mOe
• Taux de variation du champ magnétique : jusqu'à 10 000 Oe/s
• Cryostat VSM (options) : température min. hélium liquide 4,2 K ; azote liquide min. 77,6 K ; précision du contrôle température 0,1 K ; résolution 0,001 K ; bruit ~60 nemu ; espace échantillon 7 mm
• Four haute température VSM : plage température ambiante – 1273 K ; précision du contrôle 0,5 K ; résolution 0,001 K ; bruit ~100 nemu ; espace échantillon 7 mm
• Thermostat intégré haute/basse température VSM : plage 100 K – 950 K ; précision du contrôle 0,5 K ; résolution 0,001 K ; bruit 60–100 nemu ; espace échantillon 7 mm
• Acquisition de données : intervalles de collecte continus jusqu'à 10 ms
• Rotation d'échantillon : 360° en continu par moteur
• Résolution du capteur de déplacement laser : 1 µm (minimale)
