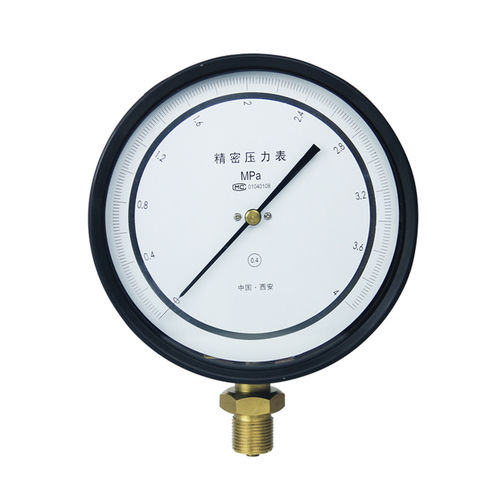

Manomètre analogique YB

à montage sur panneauà tube de Bourdonde process

Présentation
La série YB de manomètres de précision YUNYI est conçue comme instrument de référence mécanique pour l'étalonnage et la mesure en ligne à haute précision. Conforme à la norme nationale GB-1227 et au règlement de vérification JJG-49, cette gamme associe un élément de mesure à tube de Bourdon, une lecture analogique claire et plusieurs diamètres de cadran adaptés aux ateliers d'étalonnage et aux applications industrielles.

Classes de précision

• 0,4% FS
• 0,25% FS
• 0,16% FS
• 0,1% FS

Série et options
La série YB est disponible en diamètres de cadran 150 mm et 160 mm avec plusieurs options de configuration pour montage en panneau, en banc ou utilisation sur site.

Série YB-150 (cadran 150 mm)

• YB-150 – Modèle standard
• YB-150A – Avec réglage du zéro
• YB-150B – Avec échelle miroir anti-reflet
• YB-150C – Avec réglage du zéro et échelle miroir

Série YB-160 (cadran 160 mm)

• YB-160 – Modèle standard
• YB-160A – Avec réglage du zéro
• YB-160B – Avec échelle miroir anti-reflet
• YB-160C – Avec réglage du zéro et échelle miroir

Modèles spéciaux

• YBT-254 – Manomètre de précision sur banc, cadran 250 mm
• BXY-250 – Tensiomètre de précision 0–40 kPa, cadran 250 mm
• YB-150D – Classe 0,16% sur cadran 150 mm

Caractéristiques clés

• Précision élevée disponible de 0,4% à 0,1% FS
• Plage de mesure: du vide (-0,1 MPa) jusqu'à 250 MPa
• Tube de Bourdon pour une indication mécanique stable et répétable
• Matériaux du tube ressort: bronze étain-phosphore (plages basses), acier chrome-vanadium (plages hautes)
• Fonctionnement mécanique — pas d'alimentation externe
• Options: réglage du zéro et échelle miroir anti-reflet pour lecture et étalonnage sur site
• Configurations disponibles: panneau, banc et usage terrain

Plages de mesure

• Vide : -0,1 ~ 0 MPa
• Pression positive (bronze étain-phosphore) : 0 ~ 0,1 ; 0,16 ; 0,25 ; 0,4 ; 0,6 ; 1 ; 1,6 ; 2,5 ; 4 ; 6 MPa
• Pression positive (acier chrome-vanadium) : 0 ~ 6 (type B) ; 10 ; 16 ; 25 ; 40 ; 60 MPa
• Plages composées : -0,1 ~ 0 ~ 250 MPa

Applications typiques

• Étalonnage de manomètres industriels en ateliers et laboratoires
• Mesure en ligne de processus nécessitant haute précision
• Vérification métrologique et transfert de valeurs de pression
• Industrie pétrolière, chimique et pétrochimique
• Recherche scientifique et essais expérimentaux
• Contrôle qualité et services d'inspection

Pourquoi choisir la série YB

• Conformité aux normes nationales (GB-1227) et au règlement JJG-49
• Large choix de classes de précision et de tailles de cadran pour répondre aux besoins d'étalonnage
• Conception mécanique éprouvée pour une stabilité à long terme et un entretien réduit
• Options pour étalonnage sur site (réglage du zéro) et meilleure lisibilité (échelle miroir)

Caractéristiques techniques

• Élément sensible : tube de Bourdon (tube-ressort)
• Classes de précision : 0,4% ; 0,25% ; 0,16% ; 0,1% FS
• Diamètres de cadran : 150 mm, 160 mm (spécial : 250 mm pour modèle banc)
• Plages de mesure : vide à 250 MPa (voir liste des plages)
• Matériaux du tube-ressort : bronze étain-phosphore (plages basses), acier chrome-vanadium (plages hautes)
• Options : réglage du zéro, échelle miroir anti-reflet
• Alimentation : mécanique (pas d'alimentation)
• Normes : fabrication selon GB-1227 et vérification sous JJG-49
• Montage typique : variantes panneau/banc/terrain (YB-150, YB-160, YBT-254, BXY-250, etc.)
