Manomètre différentiel YEJ

à cadranà montage sur panneauà capsule

Présentation

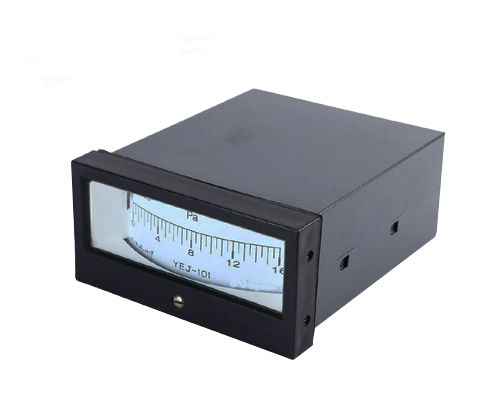

La série YEJ de manomètres à capsule rectangulaire est conçue pour la mesure précise des micro‑pressions et des pressions négatives dans des gaz neutres non explosifs n’attaquant pas les alliages de cuivre. L’organe sensible à capsule (deux membranes métalliques ondulées soudées) offre une grande sensibilité aux variations de pression jusqu’au niveau du kilopascal ou du pascal. Le boîtier rectangulaire spécifique s’intègre facilement dans les armoires de commande industrielles et réduit la dérive du zéro en cas de vibrations.

Deux modèles selon les besoins

• YEJ‑101 : indication haute précision pour la surveillance locale des micro‑pressions. Idéal pour l’alimentation d’air des chaudières et la mesure de pression dans les conduits de fumée lorsque aucune sortie électrique n’est nécessaire.
• YEJ‑121 : version avec contact électrique fournissant des sorties binaires. Des seuils haut et bas préréglés permettent de commander directement des relais, alarmes ou entrées PLC pour de la régulation automatisée ou des fonctions d’alerte.

Principales caractéristiques

• Grande sensibilité en basse pression : l’élément en capsule se déforme proportionnellement à la pression, entraînant un mécanisme de transmission qui déplace l’aiguille de façon fluide pour des mesures précises et répétables à faibles valeurs.
• Boîtier rectangulaire : facilite le montage dans des espaces étroits ou des découpes de panneau par rapport aux manomètres circulaires ; la forme rectangulaire laisse de la place pour les mécanismes de contact électrique lorsqu’ils sont intégrés.
• Faible prise/évacuation d’air : le manomètre consomme très peu d’air pendant la mesure, n’altérant pas la pression du système mesuré.
• Sortie par contact (YEJ‑121) : des limites de pression préréglées activent des relais ou des entrées PLC, permettant des verrouillages de sécurité automatisés ou des alarmes sans contrôleur externe.
• Fiabilité mécanique simple : le YEJ‑101 ne nécessite pas d’alimentation externe pour l’indication ; il fournit des données de pression fiables même en cas de variations d’alimentation.

Spécifications générales (en un coup d’œil)

• Série : YEJ series
• Modèles : YEJ‑101 (indicateur), YEJ‑121 (contact électrique)
• Classe de précision : 2.5
• Poids : YEJ‑101 : 2 kg ; YEJ‑121 : 2,5 kg
• Raccord pression : φ8 (compatible avec tuyau Ø intérieur φ6)
• Température ambiante : –20°C à +60°C
• Humidité relative : ≤85% HR
• Plages de mesure : gammes positives, vide et composées du niveau Pa jusqu’à plusieurs dizaines de kPa (0 ~ 250 Pa … 0 ~ 60 000 Pa ; –250 ~ 0 Pa … –60 000 ~ 0 Pa ; –120 ~ +120 Pa … –30 000 ~ +30 000 Pa)

Données électriques (YEJ‑121 uniquement)

• Erreur de réglage : < 2,5% de l’échelle
• Capacité de contact : 3A 220V AC (charge non inductive)
• Alimentation : AC 220V
• Consommation : < 5W

Plages de mesure

• Pression positive : 0 ~ 250 Pa jusqu’à 0 ~ 60 000 Pa
• Vide : –250 ~ 0 Pa jusqu’à –60 000 ~ 0 Pa
• Composée (pression/vide) : –120 ~ +120 Pa jusqu’à –30 000 ~ +30 000 Pa

Applications

• Systèmes d’aération de chaudières et surveillance de l’air de combustion
• Mesure de pression dans conduits de fumée
• Systèmes de collecte de poussières
• Surveillance des différentiels de pression en salles blanches
• Contrôle de la pression d’air HVAC
• Postes d’essais environnementaux et laboratoires
• Indication de pression pour gaz neutres non corrosifs

Installation et choix du modèle
Les YEJ‑101 et YEJ‑121 sont conçus pour une connexion directe en tuyauterie via l’orifice pression φ8 fourni (compatible avec tuyaux d’intérieur φ6). Choisissez le YEJ‑101 pour une simple indication locale sans sortie électrique. Choisissez le YEJ‑121 pour des fonctions d’automatisation ou d’alerte basées sur des limites de pression préréglées ; les contacts internes commuteront aux seuils définis pour piloter relais, avertisseurs ou alimenter des entrées PLC.

Série YEJ
La série YEJ est conçue pour la mesure basse pression et une installation simplifiée.

Caractéristiques techniques

• Série : YEJ series
• Modèles : YEJ‑101 (indicateur), YEJ‑121 (contact électrique)
• Classe de précision : 2.5
• Poids : YEJ‑101 : 2 kg ; YEJ‑121 : 2,5 kg
• Raccord pression : φ8 (compatible avec tuyau Ø intérieur φ6)
• Température ambiante : –20°C à +60°C
• Humidité relative : ≤85% HR
• Plages de mesure : gammes positives, vide et composées du niveau Pa jusqu’à plusieurs dizaines de kPa (0 ~ 250 Pa … 0 ~ 60 000 Pa ; –250 ~ 0 Pa … –60 000 ~ 0 Pa ; –120 ~ +120 Pa … –30 000 ~ +30 000 Pa)
• YEJ‑121 électrique : erreur de réglage < 2,5% FS ; capacité de contact 3A @ 220V AC (non inductif) ; alimentation AC 220V ; consommation < 5W
• Organe sensible : capsule rectangulaire (deux membranes métalliques ondulées soudées)
• Boîtier : boîtier rectangulaire pour montage sur panneau et meilleure résistance aux vibrations
