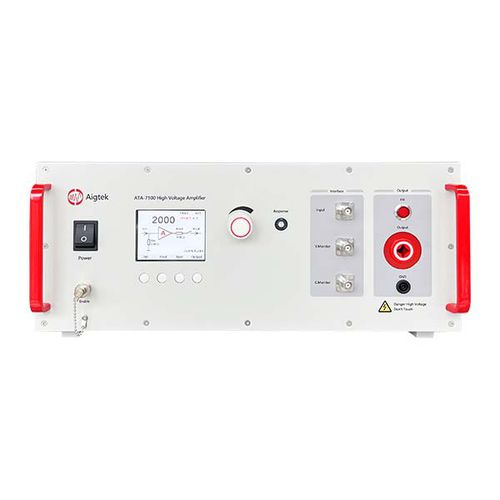

Amplificateur haute tension ATA-7100

de signalde tensiond'instrumentation

L'ATA-7100 est un amplificateur haute tension idéal, capable d'amplifier aussi bien les signaux alternatifs que les signaux continus. Il dispose d'une sortie à quatre quadrants avec une tension maximale de 20 kVp-p (±10 kVp) et peut fournir de manière stable à la fois une tension et un courant positifs et négatifs pour piloter des charges capacitives ou inductives. COMMANDE La sortie haute tension est commandée via un commutateur de sortie dédié, associé à un connecteur BNC d'activation. Lorsque le capuchon de court-circuit BNC est connecté, l’appareil est en état de sortie activée (ON). Lorsque le capuchon de court-circuit BNC est retiré, l’appareil est en état de sortie désactivée (OFF), et le panneau de commande affiche le message « UNABLE OUTPUT_OFF ». Gain de tension Le gain de tension peut être réglé numériquement par incréments de 1 ou de 10. La sauvegarde en un clic des réglages couramment utilisés rend l’utilisation plus pratique et conviviale. Associé à l’affichage du gain sur l’écran LCD, le réglage de la tension peut être effectué rapidement et avec précision selon les besoins. PROTECTION DE SORTIE En mode de protection de sortie à déclenchement unique, même si la sortie est court-circuitée en raison d’une défaillance de la charge, l’appareil coupe la sortie, ce qui le rend particulièrement adapté aux charges capacitives ou aux scénarios d’application présentant d’importantes fluctuations de courant. RÉGLAGE DE LA RÉACTION DYNAMIQUE Le réglage dynamique à l’aide d’un potentiomètre rotatif à un tour optimise la réponse en courant alternatif pour divers paramètres de charge.
