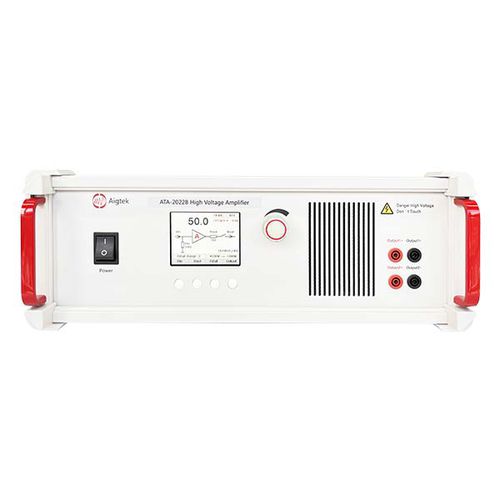

Amplificateur haute tension ATA-2022B

de signalde tensiond'instrumentation

L'ATA-2022B est un amplificateur haute tension à deux canaux capable d'amplifier aussi bien des signaux alternatifs que continus. La tension de sortie maximale est de 200 Vp-p, la plage de tension de sortie étant réglable en fonction du rail de sortie. La tension de polarisation continue peut être réglée sur trois niveaux, avec une variation continue permettant une sortie maximale de ±160 V, ce qui permet de générer des signaux asymétriques pour piloter des charges haute tension. L'impédance d'entrée et de sortie peut être commutée entre deux niveaux. Le gain de tension est réglable numériquement, et les paramètres sont automatiquement enregistrés. L’appareil dispose d’une fonctionnalité de contrôle par programme, offrant une utilisation simple et pratique. Il peut être utilisé avec des générateurs de signaux pour une amplification transparente des signaux. L’alimentation à large plage s’adapte aux différentes normes d’alimentation régionales à travers le monde. Écran LCD L’ATA-2022B est équipé d’un écran LCD permettant l’affichage dynamique de l’état de l’appareil et de ses paramètres. Des indications de différentes couleurs rendent l’interaction homme-machine plus efficace, et l’interface utilisateur est claire d’un seul coup d’œil, simple et facile à comprendre. Gain de tension Le gain de tension est réglable numériquement de x0 à x60, avec deux modes : réglage grossier (1 pas) et réglage fin (0,1 pas). Associé à l’écran LCD, il permet un réglage rapide et précis de la valeur de tension souhaitée. PORTS DE SURVEILLANCE Port de surveillance 20 mV/V : la tension du port de surveillance correspond à 1/50e de la tension du port de sortie. Le port de surveillance utilise un connecteur BNC, permettant une connexion directe à un oscilloscope pour une surveillance en temps réel de la tension de sortie. Port de surveillance 2 V/A : la tension du port de surveillance correspond à 2 fois le courant de sortie.
