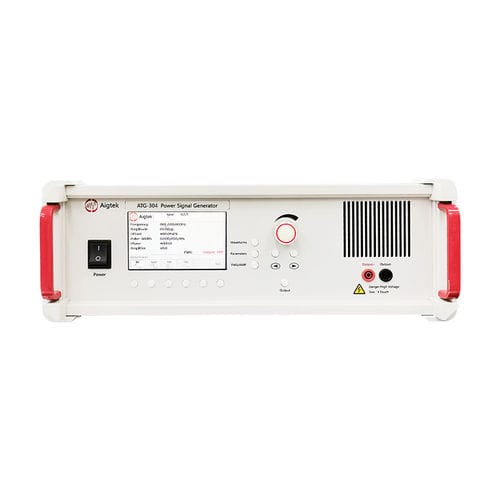

Générateur de signal ATG-304B
d'impulsionsavec affichage intégrémono-canal

générateur de signal
générateur de signal
générateur de signal
générateur de signal
générateur de signal
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de signal, d'impulsions
Autres caractéristiques
mono-canal, avec affichage intégré

Description

Un seul canal Il peut émettre des ondes sinusoïdales, des ondes carrées, des ondes triangulaires et des ondes pulsées Le signal d'entrée peut être intégré ou externe Tension de sortie jusqu'à 0-90Vp-p (±45Vp) Courant de sortie 8Ap(courant plus élevé personnalisable) Bande passante(-3dB) DC~30kHz L'ATG-304 est un générateur de signaux de puissance idéal qui peut émettre des ondes sinusoïdales, des ondes carrées, des ondes triangulaires et des ondes pulsées. Tension de sortie maximale 90Vp-p (±45V), courant de pointe de sortie 8Ap. Puissance de sortie maximale 360Wp, le signal d'entrée peut être une source de signal intégrée et une source de signal externe pour réaliser une amplification parfaite du signal. Entrée L'extrémité d'entrée du signal externe est une interface BNC. Pendant l'entrée intégrée du signal, c'est le mode de générateur de signal de puissance, il suffit de régler les paramètres tels que la forme d'onde, la fréquence et la tension ; lorsque le signal est accédé à l'extérieur, c'est le mode d'amplificateur, la résistance d'entrée est 5kΩ, la résistance de sortie peut être commutée, et le signal peut être amplifié en réglant le gain de tension. Sortie L'interface de sortie est une borne banane ; la tension de sortie est de 0-90Vp-p(±45Vp) ; le courant de sortie maximum est de 8Ap. Écrans LCD Panneau de commande LCD pour afficher l'état et les paramètres de l'équipement de manière dynamique, l'interface interactive est claire en un coup d'œil, concise et facile à comprendre. Gain de tension Mode amplificateur pour le signal d'entrée externe, le gain de tension est de 0 à 30 fois (1step) à commande numérique et variable. Le gain est affiché sur l'écran LCD et peut être ajusté rapidement à la tension requise. Moniteur moniteur 1/100 : La tension du port est de 1/100 du port de sortie, le port de surveillance est un connecteur BNC qui peut être connecté à l'oscilloscope pour surveiller la tension de sortie en temps réel.

---
