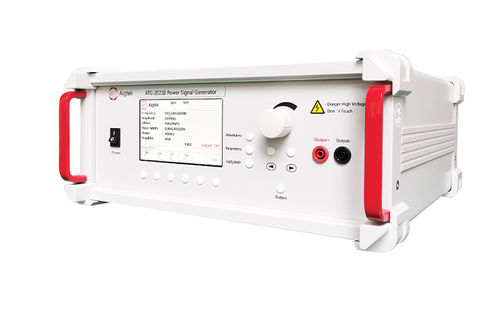

L'ATG-2022H est un générateur de signaux de puissance à double canal idéal qui peut produire des ondes sinusoïdales, des ondes carrées, des ondes triangulaires et des ondes pulsées. Le client peut choisir une entrée de signal intégrée ou externe selon les conditions d'utilisation. Tension de sortie maximale de 200Vp-p (±100Vp) ; permet de piloter des charges à haute tension. Contrôle numérique et gain de tension variable, une seule touche pour sauvegarder le réglage général, opération pratique et concise.
Entrée
L'extrémité d'entrée du signal externe est l'interface BNC. Pendant l'entrée intégrée du signal, c'est le mode de générateur de signal de puissance, il suffit de régler les paramètres tels que la forme d'onde, la fréquence et la tension ; lorsque le signal est accédé à l'extérieur, c'est le mode amplificateur, la résistance d'entrée est de 5kΩ, la résistance de sortie peut être commutée, et le signal peut être amplifié en régulant le gain de tension.
Sortie
L'interface de sortie est une borne banane ; la tension de sortie est de 0-200Vp-p(±100Vp) ; le courant de sortie maximum est de 500mAp.
Écrans LCD
Panneau de commande LCD pour afficher l'état et les paramètres de l'équipement de manière dynamique, l'interface interactive est claire en un coup d'œil, concise et facile à comprendre.
Gain de tension
Mode amplificateur pour le signal d'entrée externe, le gain de tension est de 0-60 fois (1step) à commande numérique et variable. Le gain est affiché sur l'écran LCD et peut être ajusté rapidement à la tension requise.
Moniteur
moniteur 1/100 : La tension du port est de 1/100 du port de sortie, le port de surveillance est un connecteur BNC qui peut être connecté à l'oscilloscope pour surveiller la tension de sortie en temps réel.
---
