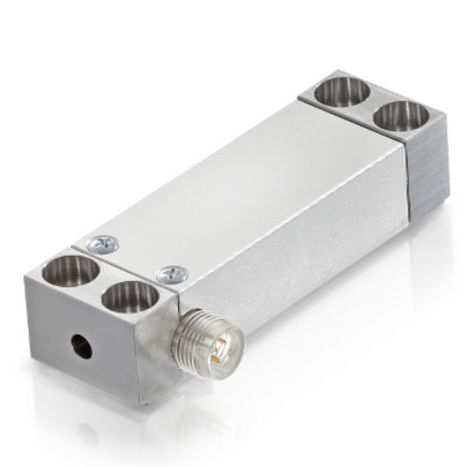

capteur de contrainte pour applications dynamiques / plat
X-109-8

{{requestButtons}}

Caractéristiques

  • Applications:

    pour applications dynamiques

  • Autres caractéristiques:

    plat

  • Gamme de mesure μm/m:

    Min: 0 µm

    Max: 775 µm

Description

Applications
Les applications dynamiques décrivent des cycles de mesure récurrents et rapides, comme c'est généralement le cas dans les presses. Dans les applications cycliques, il est important que le point zéro soit taré à intervalles réguliers afin de minimiser la dérive du signal de mesure.

Les capteurs de contrainte peuvent être utilisés pour les applications suivantes :

La mesure indirecte de la force en détectant les plus petites déformations permet un contrôle efficace des paramètres pertinents du procédé (p. ex. presses, machines d'assemblage, machines de soudage, montages, gabarits, force d'avance)
Surveillance des valeurs limites pour éviter les surcharges
Surveillance et documentation des forces du processus pour une plus grande sécurité du processus (p. ex. forces d'assemblage, machines d'assemblage, force de pressage, détection de casse et d'usure des outils)

Les capteurs de contrainte de X-Sensors mesurent de manière fiable même les plus petites déformations sur la surface de structures planes. Grâce au montage vissé robuste et simple, les valeurs mesurées sont plus que comparables aux jauges de contrainte collées. De plus, grâce au boîtier de protection, les inconvénients des jauges de contrainte collées sont évités. Grâce à l'amplificateur de signal intégré, extrêmement silencieux et très stable, les capteurs disposent d'une plage dynamique énorme.

Fonctionnalité
Le capteur de contrainte de surface X-109-8 surveille la contrainte entre ses deux vis de montage et l'amplifie mécaniquement. De cette façon, la contrainte est concentrée dans la zone de mesure et peut donc être mesurée à l'aide d'un pont de jauge résistif. L'amplificateur intégré assure le conditionnement du signal et délivre un signal de sortie linéaire et robuste. Le boîtier en acier robuste et la construction robuste (IP54) garantissent un fonctionnement sans problème, même dans des conditions environnementales difficiles.
