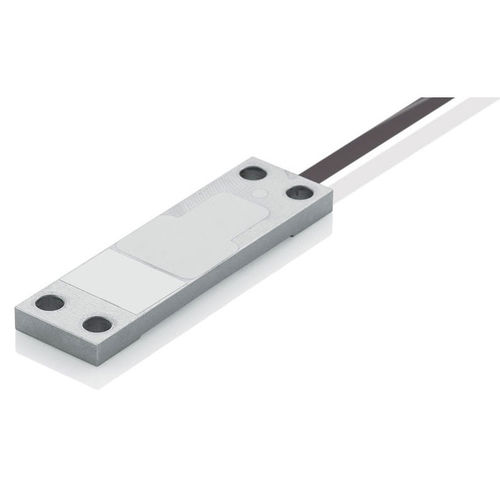

Capteur de contrainte pour applications dynamiques X-103-S05
pour applications statiquesà 4 visplat

capteur de contrainte pour applications dynamiques
capteur de contrainte pour applications dynamiques
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Applications
pour applications dynamiques, pour applications statiques
Montage
à 4 vis
Autres caractéristiques
plat, DMS
Gamme de mesure μm/m

Max: 1 000 µm

Min: 0 µm

Description

Capteur de contrainte avec jauge de contrainte en pont complet Design très plat avec seulement 6,5 mm de hauteur Capteur de contrainte avec sortie mV/V (pont de mesure à jauge de contrainte) Pour applications statiques et dynamiques Pour les mesures de force, de poids et de déformation Mesure de très petites déformations dans des structures rigides Le capteur de contrainte de surface X-103 surveille la contrainte entre ses deux vis de montage et l'amplifie mécaniquement. De cette façon, la contrainte est concentrée dans la zone de mesure et peut donc être mesurée à l'aide d'un pont de jauge résistif. Ces capteurs de contrainte sont utilisés lorsque le signal mV/V d'un pont de mesure à jauge de contrainte est utilisé ou lorsque plus d'un capteur de contrainte doit être connecté en parallèle. C'est le cas pour les mesures de poids et de force sur plusieurs tirants d'une presse. Le capteur de contrainte génère un signal proportionnel de pont de jauge de contrainte (mV/V) en fonction de la contrainte de la structure. Un boîtier en acier extrêmement solide, associé à un indice de protection IP65, garantit un fonctionnement sans problème, même dans des conditions d'environnement rudes et rudes. Applications Ce capteur de contrainte convient aux applications statiques et dynamiques : Mesure de force dans les machines (par ex. presses, pinces à souder, machines d'assemblage) Mesure de force dans les presses et les machines de moulage par injection Détermination du poids par mesure de la déformation de la structure portante. Il s'agit d'un moyen économique d'adapter une construction existante, par exemple un silo, avec une mesure de poids. Surveillance de la déformation mécanique des composants Surveillance des charges sur les constructions et les bâtiments afin d'éviter les surcharges critiques

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.
