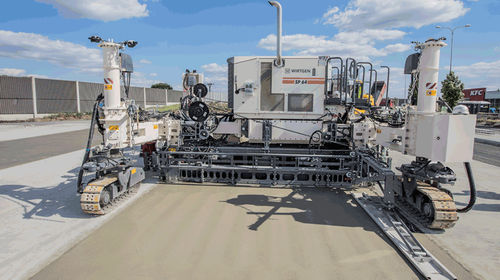

Machine à coffrages glissants inset SP 64i

Aperçu
La SP 64i est une finisseuse à coffrage glissant Inset entièrement modulaire à 4 trains de chenilles, conçue pour la pose précise de béton dans la construction routière et aéroportuaire. Elle couvre des largeurs de pose de 2,0 m à 7,5 m et des épaisseurs jusqu'à 450 mm. Sa conception modulaire, ses bras pivotants hydrauliques et son système électronique de direction garantissent une grande adaptabilité et une pose de béton précise.

Caractéristiques principales

• Conception entièrement modulaire pour des rééquipements et extensions rapides.
• Quatre trains de chenilles pour une stabilité directionnelle optimale.
• Largeur de pose : 2 000–7 500 mm (selon configuration).
• Épaisseur maximale de pose : jusqu'à 450 mm.
• Système électronique de direction et de contrôle pour un positionnement précis.
• Vibrateurs intégrés électriques ou hydrauliques pour une compactation homogène.
• Équipements optionnels intégrables : dispositif d'insertion de goujons auto-chargeant, poseur d'ancrages, systèmes de barres de liaison latérales/centrales.
• Mode ECO, télémaintenance et interface 3D compatibles.

Procédé de pose Inset
Le béton est déposé directement devant la machine ou alimenté latéralement par bande transporteuse ou alimentateur latéral. Une vis de répartition ou une lame répartit le béton uniformément sur toute la largeur de pose. Les vibrateurs intégrés assurent une compactation homogène tandis que le coffrage Inset forme la dalle selon la largeur et l'épaisseur définies lors de l'avancement de la machine. Les dispositifs optionnels d'insertion de goujons ou d'ancrages permettent la mise en place d'éléments d'armature parallèlement au sens d'avancement ; des barres de liaison latérales ou centrales peuvent être insérées transversalement. Une poutre oscillante et des dispositifs de lissage assurent le dressage de la surface, suivis d'un super-lisseuse pour la finition finale.

Options & fonctions supplémentaires

• Dispositif d'insertion de goujons auto-chargeant et poseur d'ancrages (option).
• Poutres de lissage transversales et lisseurs longitudinaux pour le traitement de surface.
• Motorisations de vibrateurs hydrauliques ou électriques ; options de connexion multiple.
• Concept transport compact réduisant les opérations de transformation pour le transport.
• Poste opérateur ergonomique avec commandes intuitives et bonnes visibilité.

Données techniques

• Puissance moteur : 180 kW (245 PS).
• Niveau d'émissions : EU Stage 5 / US EPA Tier 4f.
• Nombre de trains de chenilles : 4.
• Largeur de pose : 2 000–7 500 mm.
• Épaisseur maximale de pose : jusqu'à 450 mm.
• Vitesse de travail (lissage) : env. 7 m/min.
• Vitesse d'avancement en pose : 0–6 m/min ; vitesse de transport : jusqu'à 23,5 m/min.
• Cylindrée : 6,0 l.
• Masse en service : env. 17 000–45 000 kg (selon équipement).
• Réglage mécanique de hauteur : 420 mm ; réglage hydraulique : 1 100 mm.
