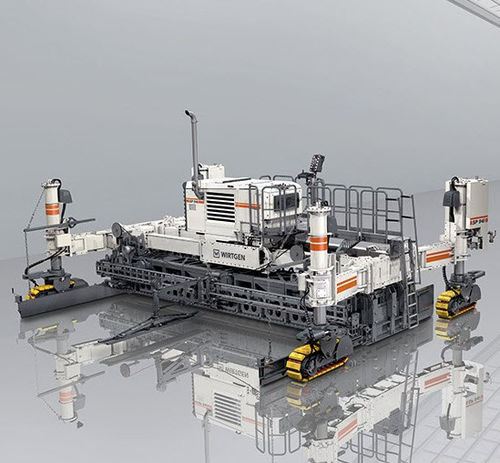

Machine à coffrages glissants inset SP 94i

Description
La SP 94i est une finitrice à coffrages glissants Inset entièrement modulaire de la classe 9 m, conçue pour le parement précis et rentable de chaussées et grandes surfaces en béton (routes et aéroports). Elle est prévue pour des largeurs de pose de 3 500 à 9 500 mm (option 2 000 mm avec profil de pente transversale) et des épaisseurs jusqu'à 450 mm. La structure modulaire de la machine permet le rééquipement et l'adaptation à de multiples applications.

Caractéristiques principales

• Finitrice Inset sur 4 trains de chenilles, adaptée à la construction de chaussées et de surfaces aéroportuaires.
• Largeur de pose standard : 3 500–9 500 mm ; option 2 000–9 500 mm avec profil de pente transversale.
• Hauteur de montage standard : 0–450 mm (profil transversale : 450 mm).
• Construction entièrement modulaire permettant conversion et extension aisées.
• Systèmes électroniques intelligents de direction et de commande pour la coordination précise des quatre trains de chenilles.
• Goujonneuse auto‑chargeante et dispositifs d'insertion d'ancrages en option pour pose avec armature.
• Options de compactage : entraînements de vibrateurs hydrauliques ou électriques ; interfaces hydrauliques/électriques standard ou optionnelles selon configuration.
• Gestion moteur efficace avec mode ECO pour adapter la puissance à la demande et réduire consommation et émissions sonores.
• Moteur moderne : jusqu'à 231 kW (310 ch) conforme aux normes d'émissions EU Stage V / US EPA Tier 4f.
• Poste opérateur ergonomique et concept de conduite intuitif commun à la série SP ; compatibilité interface 3D avec fournisseurs leaders.

Processus et technologies
Le béton est déposé devant la finitrice ou approvisionné latéralement par bande transporteuse ou alimentateur latéral. Une vis de répartition ou une barre répartitrice disperse le matériau sur toute la largeur. Des vibrateurs électriques ou hydrauliques assurent un compactage homogène. La règle transversale et l'alisador longitudinal garantissent la qualité de la surface. Des dispositifs pour l'insertion longitudinale de goujons et l'introduction transversale d'ancrages peuvent être intégrés.

Conception et exploitation

• Conception robuste pour garantir la précision même en conditions de chantier difficiles.
• Dimensions de transport compactes et concept de transport optimisé réduisant les coûts ; selon la configuration, certains éléments peuvent rester montés pendant le transport.
• Fonctions de direction et équipements optionnels (bras pivotants hydrauliques, direction à engrenages innovante) augmentant la productivité sur site.
• Systèmes télématiques WITOS FleetView disponibles pour gestion de flotte, contrôle de position, état machine et maintenance/diagnostic.

Caractéristiques / Données techniques

• Norme d'émissions : EU Stage V / US EPA Tier 4f
• Nombre d'ensembles de chenilles : 4
• Largeur de pose : 3 500–9 500 mm
• Hauteur de montage : 0–450 mm
• Largeur de travail (machine pour une couche) : 9 500 mm
• Vitesse de pose : 7 m/min
• Largeur de pose avec profil transversale : 2 000–9 500 mm
• Hauteur de montage avec profil transversale : 450 mm
• Vitesse de déplacement pendant la pose : 0–7 m/min
• Vitesse de déplacement en marche : 0–22 m/min
• Vitesse maximale : 22 m/min
• Cylindrée moteur : 8,9 l
• Poids machine : 24 000–65 000 kg (selon équipement et largeur de pose)
• Largeur maximale de coffrage : 9 500 mm
• Hauteur maximale de coffrage : 450 mm
• Réglage mécanique de hauteur : 153 mm
• Puissance nominale : 231 kW / 314 PS à 2 100 min-1
• Réglage hydraulique de hauteur : 1 100 mm
