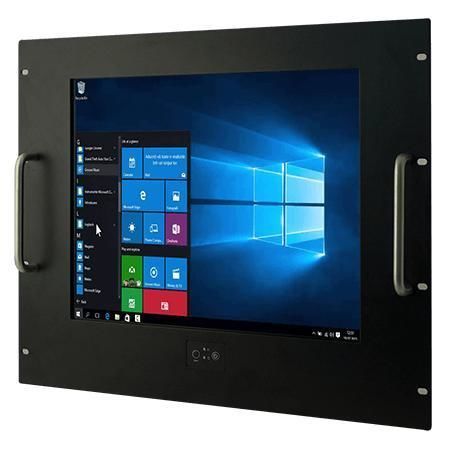

Panel PC à écran tactile résistif R17IP7T-RKM1

LCD17"Intel® Pentium® N4200

Présentation
Le Winmate R17IP7T-RKM1 est un PC panneau 17 pouces monté en rack, conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur. Équipé d'un processeur Intel® Pentium® N4200 et d'un châssis métallique sans ventilateur, il s'adresse aux acheteurs industriels, OEM et intégrateurs système recherchant une plateforme matérielle stable et une disponibilité longue durée.

Principales caractéristiques

• Intel® Pentium® N4200 (Apollo Lake) 1,10 GHz (mode burst jusqu'à 2,5 GHz)
• Stockage flexible : 1 x M.2 2242 SSD (par défaut) et option 2 x SATA III pour SSD/HDD 2,5"
• Multiples E/S : 2 ports série, 4 x USB 3.0, 2 x LAN Gigabit
• Entrée d'alimentation 12 V DC (connecteur Din4)
• Sorties vidéo : DP jusqu'à 4096 x 2160 @ 60 Hz ; HDMI jusqu'à 3840 x 2160 @ 30 Hz (optionnel)

Aperçu
Les interfaces vidéo standards (DP/HDMI/VGA) facilitent l'intégration avec les cartes embarquées et les systèmes industriels. L'écran tactile résistif optionnel ou le verre de protection sans fonction tactile permettent le contrôle opérateur sur racks et postes. Le châssis métallique et le design en tiroir protègent les composants et permettent un montage en rack ou sur surfaces verticales pour la visualisation et le contrôle en salle serveur.

Certifications

• CE
• FCC

Caractéristiques techniques

• Modèle : R17IP7T-RKM1
• Marque : Winmate
• Taille d'écran : 17,0 pouces
• Touch / Glass : écran tactile résistif (option) ; verre de protection sans tactile (option)
• Résolution : 1280 x 1024
• Luminosité : 350 nits
• Contraste : 1000:1
• Angles de vue : 85/85/80/80
• Zone active : 337.920 x 270.336 mm
• Processeur : Intel® Pentium® N4200 (1,1 GHz de base, jusqu'à 2,5 GHz)
• Mémoire : 2 x SO-DIMM DDR3L 1866 MHz ; 4 Go par défaut ; 8 Go optionnel
• Stockage : 1 x M.2 2242 SSD 128 Go (par défaut) ; options 256/512 Go ; option 2 x SATA III pour 2,5" SSD/HDD
• Contrôleur Ethernet : 2 x Intel® Ethernet Controller (I210-AT)
• Sécurité : TPM 2.0
• Système d'exploitation (optionnel) : Windows 10 IoT Enterprise (64 bit) ; Linux Ubuntu (18.04 / 20.04)
• WLAN/BT : support optionnel via M.2 2230 E-Key
• Dimensions mécaniques : 482,6 x 354,8 x 83 mm
• Poids : 5,9 kg
• Montage : VESA ; montage en rack (9U)
• Boîtier : châssis métallique
• Refroidissement : conception sans ventilateur
• Humidité de fonctionnement : 10% à 90% HR, sans condensation
• Température de fonctionnement : 0 °C à 50 °C
• Température de stockage : -10 °C à 60 °C
• Ports USB : 4 x USB3.2 Gen1x1 (Type-A)
• Ports série : 1 x RS232/422/485 (par défaut RS232) ; 1 x RS232 (supplémentaire)
• Ports LAN : 2 x RJ45 Gigabit
• Ports vidéo : 1 x DP1.2 (par défaut) supportant 4096 x 2160 @ 60 Hz ; 1 x HDMI 1.4 (optionnel) supportant jusqu'à 3840 x 2160 @ 30 Hz ; 1 x VGA (optionnel)
• Audio : 1 x Mic in ; 1 x Line out ; 2 x haut-parleurs
• Slots d'extension : 1 x M.2 2242 B-key (SSD SATA III) ; 1 x M.2 2230 E-key (module Wi‑Fi) ; 1 x PCIe 2.0 x1 (optionnel)
• Indicateurs : LED alimentation ; LED stockage
• Réglage luminosité : 1 x potentiomètre de réglage de luminosité
• Alimentation : 1 x 12 V DC (connecteur Din4)
• Puissance / Adaptateur : 12 V DC ; adaptateur 12 V 84 W
• Commandes : 1 x bouton Power ; 1 x bouton Reset
• Accessoires : adaptateur 100~240 V AC vers 12 V DC ; câble d'alimentation ; visserie VESA ; CD de drivers & manuel (selon fourniture)
