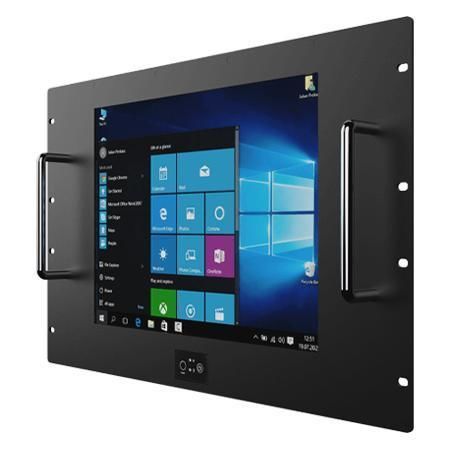

Panel PC à écran tactile résistif R15IAD7T-RKC3

LCD15"Intel® Core i3

Présentation
Le Winmate R15IAD7T-RKC3 est un PC panneau rackable 15 pouces destiné à l'automatisation industrielle, au contrôle de machines et aux IHM opérateur. Il prend en charge des processeurs Intel® Core™ (gé nérations 12 à 14 selon configuration), la mémoire DDR5, le stockage NVMe et un double Ethernet 2,5 Gb pour les applications réseau performantes.

Points clés

• Écran 15,0" 1024 x 768 pour montage en rack
• Processeurs Intel® Core™ : options i3 / i5 / i7 / i9
• 2 x SO-DIMM DDR5 4800 MHz, jusqu'à 64 Go
• Double Ethernet intégré 2,5 Gigabit
• DP1.4a (par défaut) et HDMI 2.0b (optionnel)
• 4 x USB 3.2 Gen2 Type-A, ports série, entrées/sorties audio
• Alimentation 12 V DC; boîtier métallique; refroidissement par ventilateur

Description fonctionnelle

• Interfaces vidéo HDMI/DP/VGA pour compatibilité avec la plupart des cartes embarquées et systèmes industriels.
• Options tactiles : écran résistif en option ou verre de protection sans fonction tactile selon besoin.
• Conception mécanique : boîtier métallique avec tiroir coulissant ; montage VESA standard et option rack 7U pour salle serveurs.

Affichage

• Taille : 15,0 inches
• Touch / Glass : Écran résistif (optionnel) ; verre de protection (optionnel)
• Résolution : 1024 x 768
• Luminosité : 300 nits
• Contraste : 2000:1
• Angles de vue : 88/88/88/88
• Zone active : 304.1 x 228.1 mm

Spécifications système

• Processeurs : i3-12100TE (par défaut) ; options i5-12500TE, i7-12700TE, i9-12900TE ; variantes T/T E ultérieures possibles.
• Chipset : Intel® R680E
• Mémoire : 2 x non-ECC SO-DIMM DDR5 4800MHz, jusqu'à 64GB
• Stockage : SSD 128GB par défaut ; options NVMe 256GB–4TB ; 2 x SATA III pour 2.5" (RAID optionnel)
• Ethernet : double contrôleur Intel® 2.5GbE
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (optionnels)
• WLAN / Bluetooth : en option via M.2

Mécanique

• Dimensions : 482 x 310 x 76 mm
• Poids : 4.2 kg
• Montage : VESA (par défaut) ; Rack 7U (optionnel)
• Boîtier : métal
• Refroidissement : ventilateur

Environnement

• Humidité de fonctionnement : 10%–90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

Certifications

• CE
• FCC

E/S

• USB : 4 x USB 3.2 Gen2 Type-A (10 Gbps)
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 2 x 2.5 Giga LAN RJ45
• Vidéo : 1 x DP1.4a (par défaut, jusqu'à 4096x2160@60Hz) ; 1 x HDMI 2.0b (optionnel)
• Audio : Mic in, Line out
• Expansion : 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentation : 1 x 12V DC (DIN4)

Contrôle

• Boutons : 1 x Power, 1 x Reset

Accessoires

• Adaptateur 100~240V AC vers DC
• Cordon d'alimentation
• Visserie VESA

Caractéristiques techniques

• Modèle : R15IAD7T-RKC3
• Marque : Winmate
• Affichage : 15.0", 1024 x 768, 300 nits, 2000:1
• CPU : Intel® Core™ i3/i5/i7/i9 (variantes T/TE)
• Mémoire : 2 x SO-DIMM DDR5 4800MHz, jusqu'à 64GB
• Stockage : NVMe M.2 ; SATA III 2.5" optionnel
• LAN : Dual 2.5GbE
• Certifications : CE, FCC
