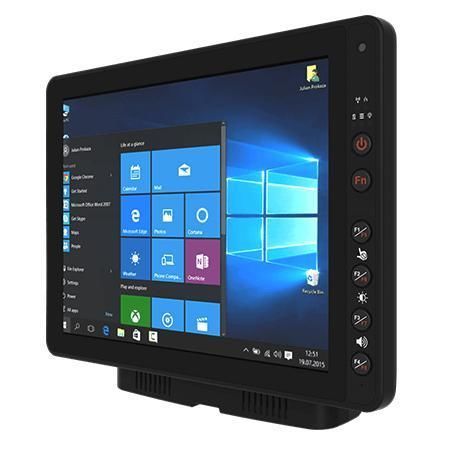

Terminal embarqué 12.1" FM12E

Intel® Atom x6413EMIL-STD-810HIP 65

Présentation
Le FM12E est un ordinateur embarqué 12,1" conçu pour chariots élévateurs, gestion de flotte et opérations logistiques. Il combine une conception fanless, un panneau avant remplaçable sur site et une disponibilité à long terme adaptée aux environnements industriels et véhicules.

Principales caractéristiques

• Processeurs Intel® Elkhart Lake (Intel Atom x6413E par défaut ; options plus performantes disponibles)
• Écran 12,1" XGA (1024 × 768) PCAP multi‑touch
• Panneau avant remplaçable sur site pour réduire les temps d'arrêt
• Protection avant IP65 et conformité MIL‑STD‑810H choc & vibration
• Large plage de température de fonctionnement pour environnements extrêmes

Certifications

• IP65 (avant)
• MIL‑STD‑810H (choc & vibration)
• CE, FCC, IC (ICES‑003)
• UL60950‑1, EN60950‑1
• PTCRB (modules radio)

Affichage

• Taille : 12,1 pouces
• Type : Projected Capacitive Multi‑Touch (PCAP)
• Résolution : 1024 × 768 (XGA)
• Luminosité : 400 nits (standard) ; 800 nits en option ; option haute luminosité mentionnée
• Contraste : 1000:1
• Angles de vue : 89/89/89/89
• Modes tactiles : main, stylet, gant

Spécification système

• Processeur (options) : Intel Atom x6413E 1,5 GHz (jusqu'à 3,0 GHz) par défaut ; options x6425E, x7433RE, x7835RE
• Mémoire : 4 Go par défaut ; options 8 Go, 16 Go
• Stockage : SSD M.2 128 Go par défaut ; options 256 Go, 512 Go
• Sécurité : TPM 2.0
• OS : Windows 10 IoT Enterprise LTSC (64 bits) par défaut ; Windows 11 IoT Enterprise LTSC en option
• Connectivité : WLAN et Bluetooth supportés ; WWAN 4G/LTE en option ; GNSS (GPS/AGPS)
• Capteurs : G‑Sensor, capteur de luminosité ambiante, capteur de température

Caméra

• Caméra frontale : 2 MP

Environnement & Robustesse

• Humidité de fonctionnement : 5% à 90% HR, sans condensation
• Température de fonctionnement : -30°C à 60°C
• Température de stockage : -30°C à 60°C
• Choc : MIL‑STD‑810H Méthode 516.8 Procédure I
• Vibration : MIL‑STD‑810H Méthode 514.8 Procédure I
• Impact : EN62262 IK07
• ESD : conforme EN 61000‑4‑2, ESD améliorée ±8kV contact & ±12kV air

Contrôle & Boutons

• 1 × bouton Power
• 5 × boutons de fonction (programmables via Winset)

Ports E/S (aperçu)

• USB : 1 × USB Type‑C (tablette) ; DB9 sur docking fournissant 2 × USB 2.0 via adaptateur
• Série : 2 × ports COM (docking)
• LAN : 1 × Gigabit LAN (docking)
• Audio : Docking : 2 × haut‑parleurs ; Docking : CANBus ou audio optionnel
• Stockage : 1 × emplacement Micro SD (tablette)
• SIM : 1 × emplacement Dual‑Nano SIM
• Indicateurs : 4 × LED (WLAN, batterie UPS, HDD, chauffage)
• Connecteurs antenne docking : SMA pour WLAN (par défaut), SMA pour GPS/WWAN en option

Mécanique

• Dimensions : Tablette 307 × 225 × 41 mm ; Docking 202 × 245 × 52 mm
• Boîtier docking : alliage d'aluminium
• Poids : Tablette 1,7 kg ; Docking 1,6 kg
• Montage : RAM mount ou VESA 75 × 75 mm
• Refroidissement : conception fanless

Alimentation & Batterie

• Batterie : UPS 7,6 V (2S1P) — autonomie minimale d'environ 30 minutes
• Alimentation : Docking 10V–60V avec contrôle d'allumage ; Tablette 12V DC In
• Consommation typique : 45W

Accessoires (standard / optionnels)

• Standard : câble d'alimentation 5 m avec kit fusible, câble USB 0,3 m, câble convertisseur 0,15 m, câble DC jack, adaptateur 84W, kit de bride, antennes WLAN ×2, guide de démarrage rapide, support antenne externe, clé de verrouillage dock, kit stylet + vis
• Optionnels : câble RS232, câble audio, câbles CAN Bus, câble LAN IP65, antennes combo GPS & LTE, antenne magnétique combo, antenne WWAN, kits de montage et adaptateurs

Solutions de montage (exemples)
Montage 1 – Solution sans perçage
A | RAM Clamp Mounts - sur le chariot | RAM‑D‑247U‑4 | Base de pince avec boule 2.25" | QTE : 1
B | RAM Arm | RAM‑D‑201U | Bras pour boule 2.25" (L : 8.375") | QTE : 1
C | RAM Ball côté appareil | RAM‑D‑2461U | VESA 75 × 75 mm avec boule 2.25" | QTE : 1

Montage 2 – Solution perçage
A1 | RAM round base mounts - sur le chariot | RAM‑D‑202U | Base ronde 3.68" avec boule 2.25" | QTE : 1
A1‑1 | Vis | - | SUS304 M8 × 40 mm | QTE : 5
B | RAM Arm | RAM‑D‑201U | Bras pour boule 2.25" | QTE : 1
C | RAM Ball côté appareil | RAM‑D‑2461U | VESA 75 × 75 mm avec boule 2.25" | QTE : 1

Montage 3 – Installation avec clavier
D | Plaque adaptatrice clavier Winmate (PN:821009131600) | - | 4 trous VESA vers le dispositif et 4 trous AMPS vers la RAM ball | QTE : 1
D‑1 | Vis | - | SUS304 M5 × 20 mm | QTE : 5

Résumé
Le FM12E fournit une plate‑forme véhicule industrielle avec I/O modulaire via dock, large plage d'alimentation et contrôle d'ignition, panneau avant remplaçable sur site et options d'affichage haute luminosité, adaptée aux déploiements en entrepôt et sur véhicule.
