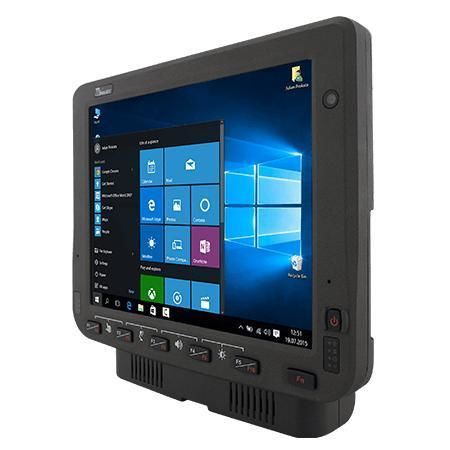

Terminal embarqué 10.4" FM10E

Intel® Atom x6413EMIL-STD-810GMIL-STD-810H

Présentation
Le Winmate FM10E est un ordinateur mobile embarqué de 10,4 pouces destiné aux services terrain, à la capture de données en entrepôt et aux opérations de flotte. Conçu pour l'intégration dans des véhicules industriels, il propose une architecture tablette + docking, une face avant IP65, une conformité MIL‑STD pour chocs et vibrations et une large plage de températures de fonctionnement.

Principales caractéristiques

• Plateforme Intel® Elkhart Lake (ex. x6413E) avec options Atom à plus haute performance
• Écran 10,4" 1024 x 768 avec tactile projeté capacitif (PCAP) multi‑touch (main, stylet, gant)
• Panneau avant remplaçable sur site
• Indice IP65 sur la face avant
• Large plage de températures (ex. -30 °C à 60 °C) et options de chauffage/dégivrage d'écran

Certifications

• MIL‑STD‑810G / MIL‑STD‑810H (choc & vibration)
• IP65
• CE, FCC, IC (ICES‑003)
• UL60950‑1 / EN60950‑1, PTCRB

Détails produit
Résistance aux chocs et vibrations: boîtier renforcé et tests conformes aux méthodes MIL‑STD garantissant un fonctionnement fiable en environnement véhicule/industriel.

Affichage et tactile: dalle XGA 10,4" avec PCAP multi‑touch, prise en charge du mode gant et stylet; luminosité 400 nits par défaut, 800 nits en option pour meilleure lisibilité.

CPU & OS: processeur Intel Atom x6413E (par défaut) avec options Elkhart Lake pour performances accrues. Windows 10 IoT Enterprise LTSC (64‑bit) par défaut; Windows 11 IoT Enterprise LTSC en option pour déploiements longue durée.

Service et maintenance: la façade avant et l'écran tactile sont remplaçables sur site dans les configurations supportées afin de réduire les temps d'arrêt et les coûts de maintenance.

Accessoires (standards & optionnels)
Accessoires standards: câble USB, câble convertisseur d'alimentation, bride de fixation antenne externe, kit de fusibles, antenne Wi‑Fi, kit stylet, clé de docking, adaptateur, câble d'alimentation avec fusible, guide de démarrage rapide.

Accessoires optionnels: antennes combo magnétiques multi‑bande, antennes GPS & LTE MIMO, câbles CAN/RS232, antenne WWAN, câble LAN IP65 et multiples options de montage et câblage.

Solutions de montage (exemples)
Solution sans perçage: RAM clamp (RAM‑D‑247U‑4) + RAM arm (RAM‑D‑201U) + plaque VESA/ball (RAM‑D‑2461U) avec visserie et rondelles.

Solution avec perçage: base ronde RAM (RAM‑D‑202U) + bras RAM + plaque VESA et éléments de fixation.

Montage clavier: plaque adaptatrice Winmate (PN: 821009131600) associée au kit RAM pour intégration clavier.

Caractéristiques techniques

• Modèle: FM10E
• Écran: 10,4" (1024 x 768) PCAP, 400 nits par défaut (800 nits optionnel)
• Processeur: Intel Atom x6413E (1,5 GHz up to 3,0 GHz) par défaut; options x6425E/x7433RE/x7835RE
• Mémoire: 4 GB par défaut (8 GB / 16 GB optionnels)
• Stockage: 128 GB par défaut (256 GB / 512 GB optionnels)
• Sécurité: TPM 2.0
• OS: Windows 10 IoT Enterprise LTSC par défaut; Windows 11 IoT Enterprise optionnel
• Sans fil: WLAN/BT supportés; WWAN 4G/LTE optionnel; GNSS (GPS/A‑GPS) supporté
• Capteurs: G‑Sensor, capteur de luminosité, capteur de température
• Caméra: frontale 2 MP
• Environnement: fonctionnement -30 °C à 60 °C (selon configuration); humidité 5%–95% RH sans condensation
• Chocs & vibrations: MIL‑STD‑810H (516.8 / 514.8)
• Étanchéité: IP65; Impact: EN62262 IK07; ESD: EN 61000‑4‑2
• E/S: USB Type‑C (tablette), DB9 (dock) pour 2x USB2.0, 2x COM (dock), 1x Gigabit LAN (dock), audio, microSD, Dual‑Nano SIM, connecteurs SMA sur dock
• Mécanique: tablette 268 x 214 x 35 mm (~1,7 kg); docking 202 x 245 x 52 mm (~1,6 kg); compatibilité RAM/VESA; design fanless
• Alimentation: docking 10V–60V avec ignition control; tablette 12V DC In; batterie UPS 7.6V (2S1P) ≥30 min; consommation typique 45W
• Certifications: CE, FCC, IC, UL60950‑1, EN60950‑1, PTCRB
