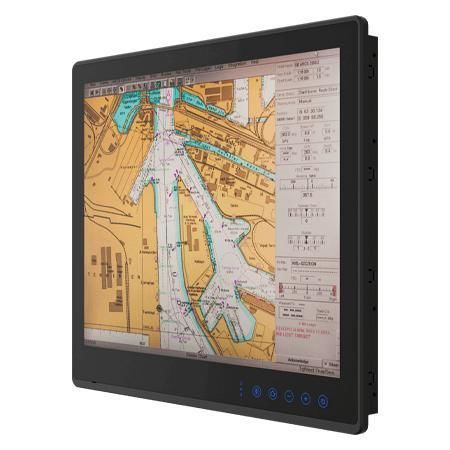

Panel PC à écran tactile multi-points R19IAD3S-MRM2FP

tactileà écran tactile capacitif PCAP19"

Présentation
Winmate R19IAD3S-MRM2FP est un PC panneau marin ECDIS 19" conçu pour la navigation et le contrôle à bord de navires et d'installations offshore. Il propose un écran tactile PCAP véritablement plat bord à bord, un refroidissement sans ventilateur, un calibrage couleur optionnel conforme à IEC 61174, une protection frontale IP66 et plusieurs certifications marines pour un fonctionnement 24/7.

Fonctionnalités produit

• Écran 19" 1280 x 1024 avec écran tactile multipoint Projected Capacitive (PCAP)
• Design bord à bord véritablement plat avec cadre étroit et refroidissement sans ventilateur
• Calibrage couleur optionnel conforme à la norme IEC 61174 pour ECDIS
• Touches tactiles capacitatives pour accès rapide aux modes JOUR / CRÉPUSCULE / NUIT
• Ports COM optionnels (4 x NMEA 0183); RS422/485 commutables par logiciel
• Conformité aux normes marines : IEC60945 (4e édition), DNV-CG-0339, IACS E10
• Fonction de verrouillage des touches tactiles / du touchscreen

Certifications

• CE
• FCC
• DNV-CG-0339
• IEC60945 (4e édition)
• IACS E10

Points forts produit

• Solution informatique marine certifiée, conçue et testée pour des environnements marins exigeants.
• OSD frontal optimisé à six touches pour un changement de mode et un contrôle d'affichage rapides.
• Calibrage couleur de précision optionnel selon IEC 61174 pour une restitution fidèle des cartes nautiques.
• Design plat et robuste avec bezel en aluminium anodisé pour une meilleure résistance à la corrosion.
• Connectivité complète : LAN Gigabit, USB 2.0/3.0, HDMI optionnel, DIDO isolé en option et ports série NMEA optionnels pour intégration avec ECDIS, AIS et autres systèmes embarqués.

Remarques supplémentaires
Destiné aux consoles de passerelle et armoires de contrôle, le R19IAD3S-MRM2FP associe des performances d'affichage adaptées à l'ECDIS à une conception mécanique, environnementale et d'E/S robuste pour les installations en mer.

Caractéristiques techniques

• Modèle : R19IAD3S-MRM2FP
• Marque : Winmate
• Taille d'affichage : 19.0 inches
• Résolution : 1280 x 1024
• Touch / Glass : Projected Capacitive Multi Touch Screen (AR Coating) par défaut ; AG film / AR Glass en option
• Luminosité : 350 nits
• Contraste : 2000:1
• Angles de vue : 89/89/89/89
• Zone active : 376.32 x 301.06 mm
• Processeur : Intel® Core™ i5-1335U 3.4 GHz (jusqu'à 4.60 GHz) par défaut ; Intel® Core™ i5-120U en option
• Mémoire : 8GB par défaut ; 16GB / 32GB en option
• Stockage : 128GB par défaut ; 256GB / 512GB / 1TB / 2TB en option
• Contrôleur Ethernet : 2 x Intel® Ethernet Controller (RJ45)
• Systèmes d'exploitation : Windows 11 IoT Enterprise (64-bit) / Windows 11 Pro / Windows 10 IoT Enterprise / Linux Ubuntu 22.04 (optionnels)
• Buzzer : 75–80 dB à 2300 Hz (1 m)
• Humidité de fonctionnement : 5% à 95%
• Température de fonctionnement : -15 ~ 55 °C
• Choc : 15G, 11 ms
• Vibration : 0.7g @ DNV-CG-0339 (Class A)
• Indice IP : IP66 (face avant)
• USB : 2 x USB 3.0 par défaut ; 1 x USB 2.0 en option
• Série / NMEA : 1 x RS232 par défaut / RS422/485 commutable ; RS232 additionnel en option ; 4 x NMEA 0183 optionnels (commutables)
• LAN : 2 x RJ45 (Gigabit)
• Vidéo : 1 x HDMI (option)
• Contrôles frontaux : Power, Brightness +, Brightness -, Menu, Function Key (réglage par défaut : ECDIS Mode)
• Indicateurs : Day Mode, Dusk Mode, Night Mode
• DIDO : Entrée/Sortie numérique isolée 8 canaux (option)
• Dimensions mécaniques : 429 x 382 x 72.8 mm
• Découpe (Cut-out) : 408 x 359 mm
• Poids : 7.8 kg
• Montage : VESA mount / Panel mount
• Boîtier : Biseau en aluminium anodisé
• Refroidissement : Design sans ventilateur
• Alimentation : 24V DC-in avec isolation (certifié) ; accepte 9 ~ 36V DC
• Consommation : 65W (typique)
• Accessoires inclus : Manuel utilisateur, adaptateur 12V AC vers DC (avec bornier 3 broches), cordon d'alimentation, vis M4 x 30 (noir), vis M4 x 15 (argent)
• Accessoire optionnel : Four 5-pin Terminal Block 3.81 (Phoenix type) pour port NMEA
