Panel PC à écran tactile multi-points W24IAD3S-MRA2FP

tactileà écran tactile capacitif PCAP24"

Présentation

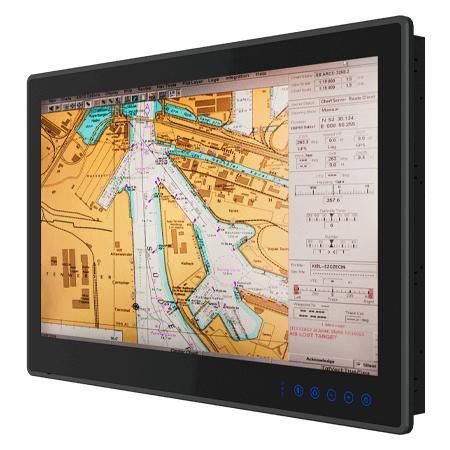

Le W24IAD3S-MRA2FP est un Panel PC marin ECDIS de 24 pouces conçu pour les passerelles et stations de navigation. Il intègre un écran tactile PCAP bord à bord, refroidissement sans ventilateur et une construction marine offrant des options de calibrage couleur pour conformité ECDIS. L'appareil est certifié selon les principaux standards maritimes pour une utilisation en environnements marins exigeants.

Principales caractéristiques

• Écran 23,8 pouces (24 pouces classe) 1920×1080 Full HD avec tactile multipoint projeté (PCAP)
• Façade véritablement plate bord à bord et refroidissement sans ventilateur
• Calibrage couleur optionnel pour conformité IEC 61174 / ECDIS
• Touches tactiles capacitives en façade pour accès rapide et modes JOUR/CRÉPUSCULE/NUIT
• Options: 4 ports COM pour NMEA 0183 (RS232/422/485 commutables)
• Protection frontale IP66 et cadre en aluminium anodisé adapté au milieu marin

Certifications

• IACS E10
• IEC60945 (4e édition)
• DNV-CG-0339
• CE
• FCC

Conception et fonctionnement
Le Panel PC propose une face avant sans joints facilitant le nettoyage et réduisant la corrosion. Un OSD optimisé à six touches permet de basculer rapidement entre les modes d'affichage afin de réduire la fatigue de l'opérateur lors de longues périodes de veille. Le design sans ventilateur et la structure mécanique robuste assurent un fonctionnement fiable sous chocs et vibrations marines.

Connectivité et E/S

• 2 x RJ45 Ethernet (contrôleurs Intel)
• 2 x USB 3.0 (par défaut), 1 x USB 2.0 en option
• Série : 1 x RS232 (par défaut) commutable en RS422/485 ; RS232 supplémentaire en option
• Options : sortie HDMI, DIDO isolé 8 canaux, 4 x ports NMEA 0183
• Extension : emplacement 2,5" SSD/HDD amovible (optionnel)

Cas d'usage

• Stations ECDIS / postes de navigation sur passerelles
• Consoles de passerelle, systèmes de navigation intégrés et postes de supervision
• Toute application marine requérant du matériel certifié et résistant aux vibrations/températures étendues

Caractéristiques techniques

• Affichage : tactile capacitif projeté (AR coating par défaut); film AG ou verre AR en option
• Taille : 23,8 pouces
• Résolution : 1920 x 1080 (Full HD)
• Luminosité : 250 nits
• Contraste : 3000:1
• Zone active : 527.04 x 296.46 mm
• Processeur : Intel® Core™ i5-1335U (3.4 GHz jusqu'à 4.60 GHz) par défaut; Intel® Core™ i5-120U en option
• Mémoire : 8 GB par défaut; options 16 GB / 32 GB
• Stockage : 128 GB par défaut; options 256 / 512 GB / 1 TB / 2 TB
• Systèmes d'exploitation : Windows 11 IoT Enterprise / Windows 11 Pro / Windows 10 IoT Enterprise / Ubuntu 22.04 (Ubuntu : pas de Wake on Touch)
• Indice IP : IP66 côté frontal
• Température de fonctionnement : -15 °C à 55 °C
• Humidité : 5% à 95%
• Choc : 15G, 11 ms
• Vibration : 0.7 g selon DNV-CG-0339 (Classe A)
• Dimensions : 595 x 385 x 73.8 mm
• Découpe (cut-out) : 570 x 360 mm
• Poids : 10.3 kg
• Montage : VESA et montage en panneau
• Alimentation : 24 V DC-in isolé (certifié), accepte 9–36 V DC
• Consommation : typ. 65 W
• Accessoires inclus : manuel, adaptateur 12 V AC→DC (borne 3 broches), cordon d'alimentation, vis M4 x 30 / M4 x 15
