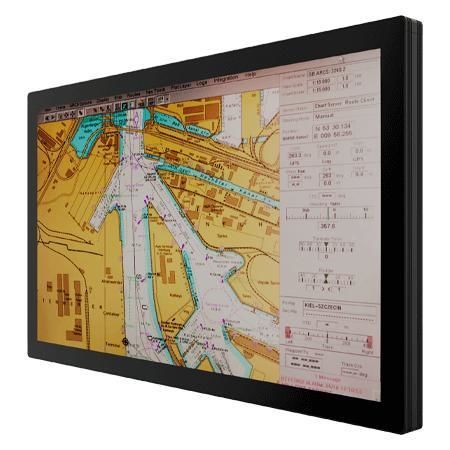

Moniteur à écran tactile multi-points W43L100-MRA2FP

à écran tactile multitoucheà technologie capacitive projetéeà écran tactile PCAP

Présentation
Le Winmate W43L100-MRA2FP est un écran marin 43 pouces 4K UHD conçu pour un fonctionnement continu sur passerelles et postes de contrôle. Il offre une résolution 3840 × 2160, un tactile multipoint projectif (P-CAP), un refroidissement sans ventilateur et une protection frontale IP66. L'écran propose des touches OSD pour basculer rapidement entre les modes ECDIS DAY / DUSK / NIGHT et accepte une alimentation DC 9–36 V avec options d'isolation adaptées aux systèmes marins.

Principales caractéristiques

• 43 pouces 3840 x 2160 (4K UHD) avec écran tactile projectif capacitif
• Refroidissement sans ventilateur pour faible maintenance
• OSD 6 touches pour basculement rapide : ECDIS DAY / DUSK / NIGHT
• Alimentation DC large plage : 9–36 V DC (24 V DC-in avec isolation certifiée)
• Face avant IP66 et boîtier conforme aux exigences maritimes
• Calibration couleur d'usine optionnelle pour conformité IEC 61174 (ECDIS)

Certifications

• IACS E10
• IEC60945 (4e édition)
• DNV-CG-0339
• CE
• FCC

Description détaillée
La dalle 4K UHD permet l'affichage net des cartes de navigation et de plusieurs fenêtres d'informations utiles à la passerelle. Le tactile P-CAP prend en charge les gestes (zoom, déplacement) pour les opérations en temps réel. Le boîtier métal avec bezel en aluminium et la conception sans ventilateur renforcent la fiabilité en milieux salins et humides. Les commandes OSD facilitent l'adaptation rapide aux conditions lumineuses.

I/O et connectivité

• USB : 1 x (pour le tactile)
• Serial : 1 x RS232 (contrôle à distance)
• Entrées vidéo : 1 x VGA, 1 x DVI-D, 2 x HDMI 2.0, 1 x DisplayPort
• Buzzer : 75–80 dB @ 2300 Hz (mesuré à 1 m)

Mécanique et fixation

• Dimensions : 1028.8 x 617 x 48 mm
• Poids : 29.5 kg
• Montage : VESA
• Boîtier : Metal housing avec bezel en aluminium
• Refroidissement : design fanless

Environnement & Durabilité

• Humidité de fonctionnement : 5% à 95%
• Température de fonctionnement : -15 ~ 55 °C
• Choc : 15G, 11 ms
• Vibration : 0.7 g @ DNV-CG-0339 (Classe A)
• Indice IP : IP66 (face avant)
• TEMPEST : igore

Alimentation

• Puissance nominale : 24 V DC-in avec isolation (approbation certificat)
• Plage d'entrée : 9 ~ 36 V DC acceptée
• Consommation : 100 W (typique)

Accessoires

• Manuel utilisateur
• Adaptateur AC-DC
• Cordon d'alimentation
• Bornier 3 broches
• 1 x câble VGA, 1 x câble DVI, 1 x câble DP, 2 x câbles HDMI
• 1 x câble RS232, 1 x câble USB

FAQ produit / Notes opérationnelles

• Performances visuelles : résolution 4K, contraste 4000:1 et luminosité 500 nits pour une lecture claire des cartes et des fenêtres multiples.
• Fidélité des couleurs : prise en charge de 1,07 milliard de couleurs ; calibration d'usine optionnelle conformément à IEC 61174 pour ECDIS.
• Robustesse marine : face avant IP66, boîtier métal et conception fanless pour résister à la poussière, aux jets d'eau et aux environnements salins.
• Technologie tactile : P-CAP multi-touch pour gestes intuitifs et réactivité en temps réel.
• Modes opérationnels : OSD DAY/DUSK/NIGHT pour adapter la lisibilité selon l'éclairage de la passerelle.
• Intégration : interfaces HDMI, DP, DVI-D, VGA, USB et RS232 pour connexion à ECDIS, radar et systèmes de surveillance.

Caractéristiques / spécifications techniques

• Modèle : W43L100-MRA2FP
• Brand : Winmate
• Taille d'écran : 42.5 inches (zone active 941.184 x 529.416 mm)
• Résolution : 3840 x 2160 (4K UHD)
• Tactile / verre : Projective Capacitive Multi-Touch (AR Coating par défaut); AG film / AR Glass optionnels
• Luminosité : 500 nits
• Ratio de contraste : 4000:1
• Angles de vue : 89 / 89 / 89 / 89
• Couleurs : 1.07B colors
• Ports IO : USB 1x (touch), RS232 1x
• Video : VGA 1x, DVI-D 1x, HDMI 2.0 x2, DP 1x
• Dimensions : 1028.8 x 617 x 48 mm
• Poids : 29.5 kg
• Montage : VESA
• IP : IP66 (face avant)
• Alimentation : 9~36 V DC (24 V DC-in avec isolation)
• Consommation : 100 W (typique)
